PV combination arrester 1,100 V

ostalo | IP20

PV combination arrester 1,100 V

Br.art. 5094250 | EAN 4012197503970

Br.art. / Tip

Varijanta polova	ostalo

Vrsta zaštite	IP20

Opis proizvoda

Opis proizvoda

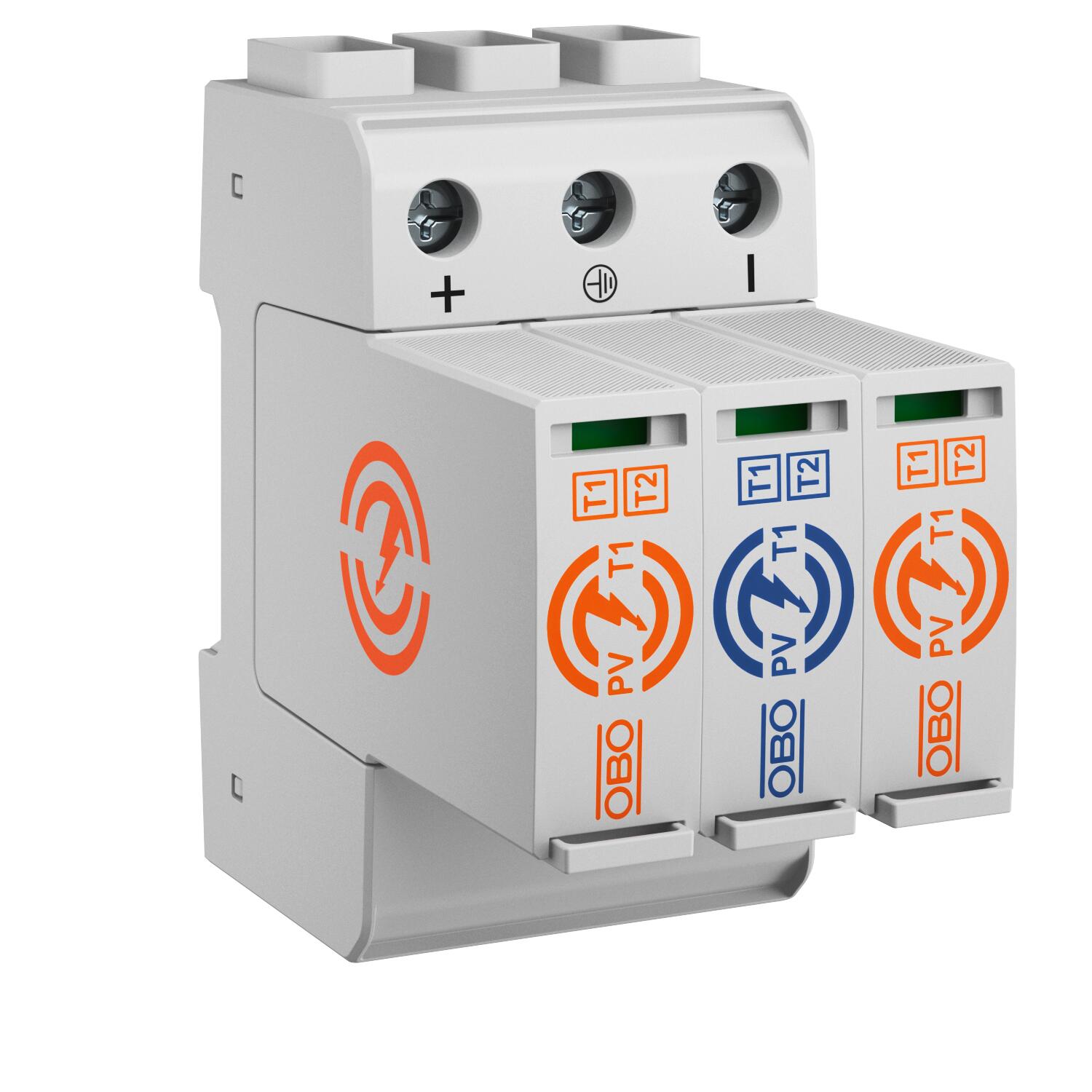

Combination arrester, type 1+2, for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings

Tehnički podaci

Tehnički podaci

Broj el. polova	3
Daljinska signalizacija	ne
Dimenzija	1100V DC

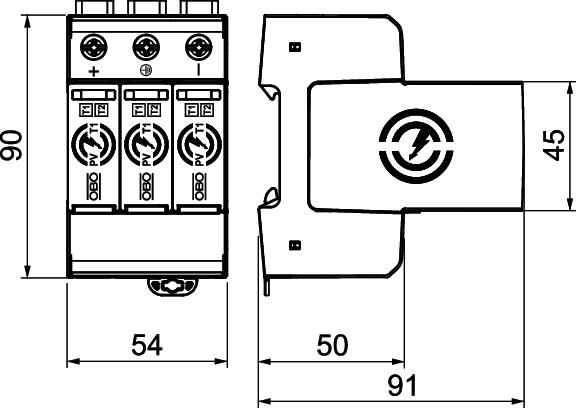

Dužina	91 mm
FM-kontakti	Izmenjivač
Integrisani predosigurač	ne
Kontaktno vreme	<25 ns
LPZ	0→2
Maks. prenaponska zaštita mreže	160
Maks. PV napon	1100 V
Maksimalna udarna struja odvođenja (8/20 μs)	40 kA
Maksimalni preventivni osigurač	160 A
Način montaže	Torban šina 35 mm
Najveći trajni napon DC	1100 V
Nominalna struja odvođenja (8/20 µs)	30 kA
Nominalna struja odvođenja (8/20 µs) [L-N]	30 kA
Oblik mreže	DC
Oblik mreže DC	da
Oblik mreže IT	ne
Oblik mreže TN	ne
Oblik mreže TN-C	ne
Oblik mreže TN-C-S	ne
Oblik mreže TN-S	ne
Oblik mreže TT	ne
Oblik mreže, ostali	ne
OBO nominalna struja opterećenja (klema ulaza/izlaza)	50 A
Obrtni momenat	4,5 Nm

Odvodna struja (8/20 µs) [ukupna]	50 kA
Pogodno za spoljnu primenu	ne
Prečnik fleksibilnog provodnika (tankožilni) maks.	4 AWG
Prečnik fleksibilnog provodnika (tankožilni) maks.	25 mm²
Prečnik fleksibilnog provodnika (tankožilni) min.	16 AWG
Prečnik fleksibilnog provodnika (tankožilni) min.	1,5 mm²
Prečnik krutog provodnika (jedno-/višežilni) maks.	2 AWG
Prečnik krutog provodnika (jedno-/višežilni) maks.	35 mm²
Prečnik krutog provodnika (jedno-/višežilni) min.	16 AWG
Prečnik krutog provodnika (jedno-/višežilni) min.	1,5 mm²
Signalizacija na uređaju	vizuelno
Širina	54 mm
Sklopna snaga AC	250 V; 1,0 A / 125 V; 1,0 A
Sklopna snaga DC	48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
SPD prema EN 61643-11	Tip 1+2
SPD prema IEC 61643-1	klasa I+II
Temperaturna oblast primene maks.	85 °C
Temperaturna oblast primene min.	-40 °C
Udarni napon (10/350 μs)	6,25 kA
Udarni napon (10/350) [ukupno]	12,5 kA
Varijanta	3-polni za PV-sisteme
Varijanta polova	ostalo
Visina	95 mm
Vlažnost vazduha maks.	95 %
Vlažnost vazduha min.	5 %
Vrsta zaštite	IP20
