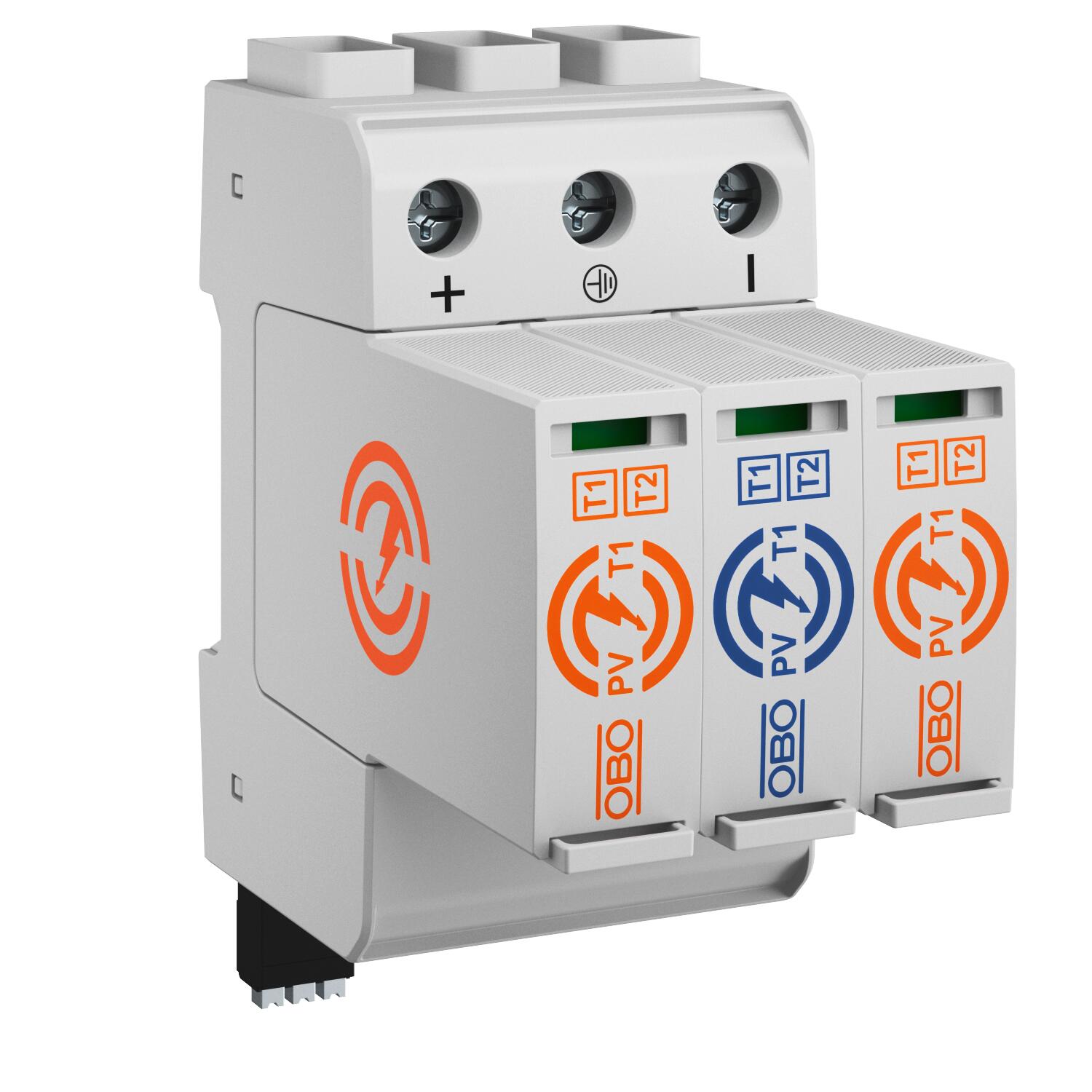

PV combination arrester 1,100 V with remote signalling
Br.art. 5094258 | EAN 4012197504038
- Opis proizvoda
-
Opis proizvodaCombination arrester, type 1+2, for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
• Including a potential-free changeover contact for remote signalling
-
- Tehnički podaci
-
Tehnički podaci

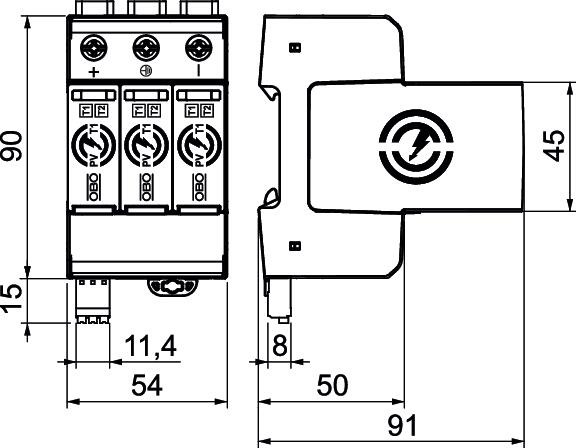

Broj el. polova 3 Daljinska signalizacija da Dimenzija 1100V DC Dužina 91 mm FM-kontakti Izmenjivač Integrisani predosigurač ne Kontaktno vreme <25 ns LPZ 0→2 Maks. prenaponska zaštita mreže 160 Maks. PV napon 1100 V Maksimalna udarna struja odvođenja (8/20 μs) 40 kA Maksimalni preventivni osigurač 160 A Način montaže Torban šina 35 mm Najveći trajni napon DC 1100 V Nominalna struja odvođenja (8/20 µs) 30 kA Nominalna struja odvođenja (8/20 µs) [L-N] 30 kA Oblik mreže DC Oblik mreže DC da Oblik mreže IT ne Oblik mreže TN ne Oblik mreže TN-C ne Oblik mreže TN-C-S ne Oblik mreže TN-S ne Oblik mreže TT ne Oblik mreže, ostali ne OBO nominalna struja opterećenja (klema ulaza/izlaza) 50 A Obrtni momenat 4,5 Nm Odvodna struja (8/20 µs) [ukupna] 50 kA Pogodno za spoljnu primenu ne Prečnik fleksibilnog provodnika (tankožilni) maks. 25 mm² Prečnik fleksibilnog provodnika (tankožilni) maks. 4 AWG Prečnik fleksibilnog provodnika (tankožilni) min. 16 AWG Prečnik fleksibilnog provodnika (tankožilni) min. 1,5 mm² Prečnik krutog provodnika (jedno-/višežilni) maks. 35 mm² Prečnik krutog provodnika (jedno-/višežilni) maks. 2 AWG Prečnik krutog provodnika (jedno-/višežilni) min. 1,5 mm² Prečnik krutog provodnika (jedno-/višežilni) min. 16 AWG Prečnik priključka FM-kleme maks. 1,5 mm² Prečnik priključka FM-kleme maks. 16 AWG Prečnik priključka FM-kleme min. 0,25 mm² Prečnik priključka FM-kleme min. 23 AWG Signalizacija na uređaju vizuelno Širina 54 mm Sklopna snaga AC 250 V; 1,0 A / 125 V; 1,0 A Sklopna snaga DC 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A SPD prema EN 61643-11 Tip 1+2 SPD prema IEC 61643-1 klasa I+II Temperaturna oblast primene maks. 85 °C Temperaturna oblast primene min. -40 °C Udarni napon (10/350 μs) 6,25 kA Udarni napon (10/350) [ukupno] 12,5 kA Varijanta 3-polni za PV-sisteme Varijanta polova ostalo Visina 110 mm Vlažnost vazduha maks. 95 % Vlažnost vazduha min. 5 % Vrsta zaštite IP20 - Svi tipovi
- Preuzimanja
-
EU izjava o usaglašenosti PV-T1+2+FS-1100 / 5094258 , 0.10MB , pdfUputstvo za montažu PV CombiController PV-T1+2 , 0.57MB , pdfZa ovaj proizvod nema tenderskih specifikacija na raspolaganju
