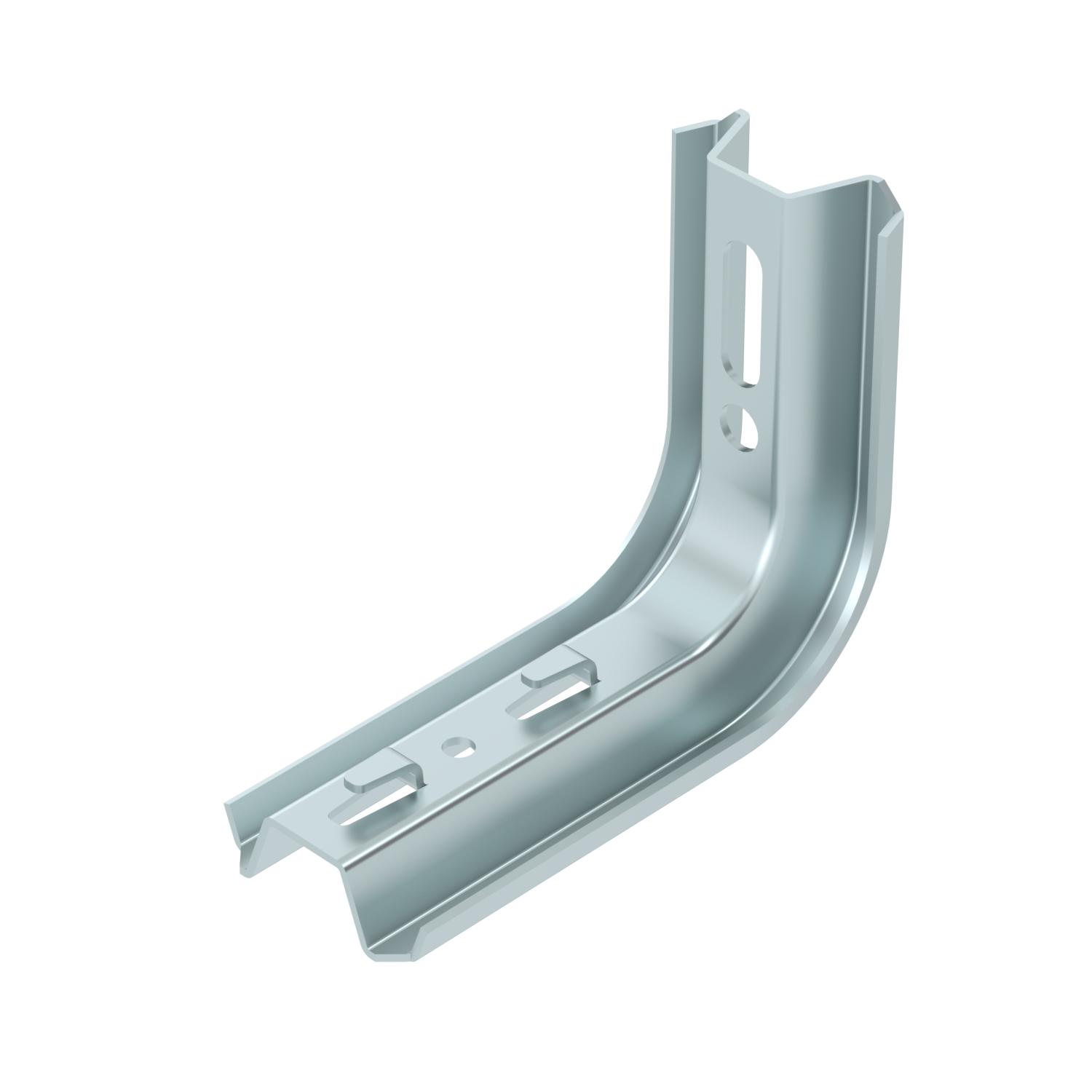

TP-nosač/zidna i konzola nosača FS
Br.art. 6366015 | EAN 4012196627554
- Opis proizvoda
-
Opis proizvodaTP-konzola sa steznim vezcama za pričvršćivanje mrežastih nosača kablova bez upotrebe vijaka.
Ako se konzola pričvršćuje direktno za zid ili se profili pričvršćuju vijcima jedan za drugi, zbog stabilnosti bi uvek trebalo upotrebiti odstojnik tipa DS 4.
-
- Tehnički podaci
-
Tehnički podaci

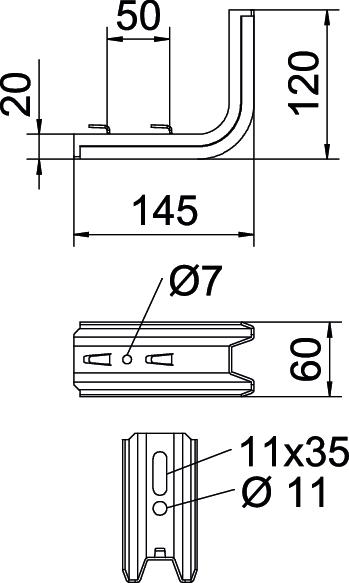

Boja cink CO2 otisak (GWP) od kolevke do kapije 0,7629 kg CO2e / 1 Komad Dimension W 50 mm Dimenzija B145mm Dimenzija B 60 mm Dimenzija H 120 mm Dimenzija L 145 mm Dužina 145 mm F u kN 1,5 kN Materijal Čelik Nerđajući čelik, nagrižen ne Održavanje funkcionalnosti ne Površina hladno pocinkovano Širina 60 mm Varijanta Zidna i konzola nosača Visina 120 mm za širinu maks. 100 mm za širinu min. 100 Tehnički podaci
Dijagram opterecenja konzole TPSAG
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Rastojanje između oslonaca u m
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Zaštitna kapa
TPS KS OR 6364625 10 Komad
Odstojnik FS
DS 4 FS 6416551 20 Komad - Preuzimanja
-
Informativni list TPSAG 145 FS / 6366015 , 0.26MB , pdfEU izjava o usaglašenosti TPSAG 145 FS / 6366015 , 0.13MB , pdfUK Izjava o usaglašenosti TPSAG 145 FS / 6366015 , 0.09MB , pdfREACH Izjava o usaglašenosti TPSAG 145 FS / 6366015 , 0.12MB , pdfRoHS Izjava o usaglašenosti TPSAG 145 FS / 6366015 , 0.13MB , pdfDeklaracija o ekološkim proizvodima (EPD) TPSAG 145 FS / 6366015 , 1.48MB , pdfPomoć za izbor GR-Magic® , 2.00MB , pdfUputstvo za montažu General information on the mounting , 2.65MB , pdf
