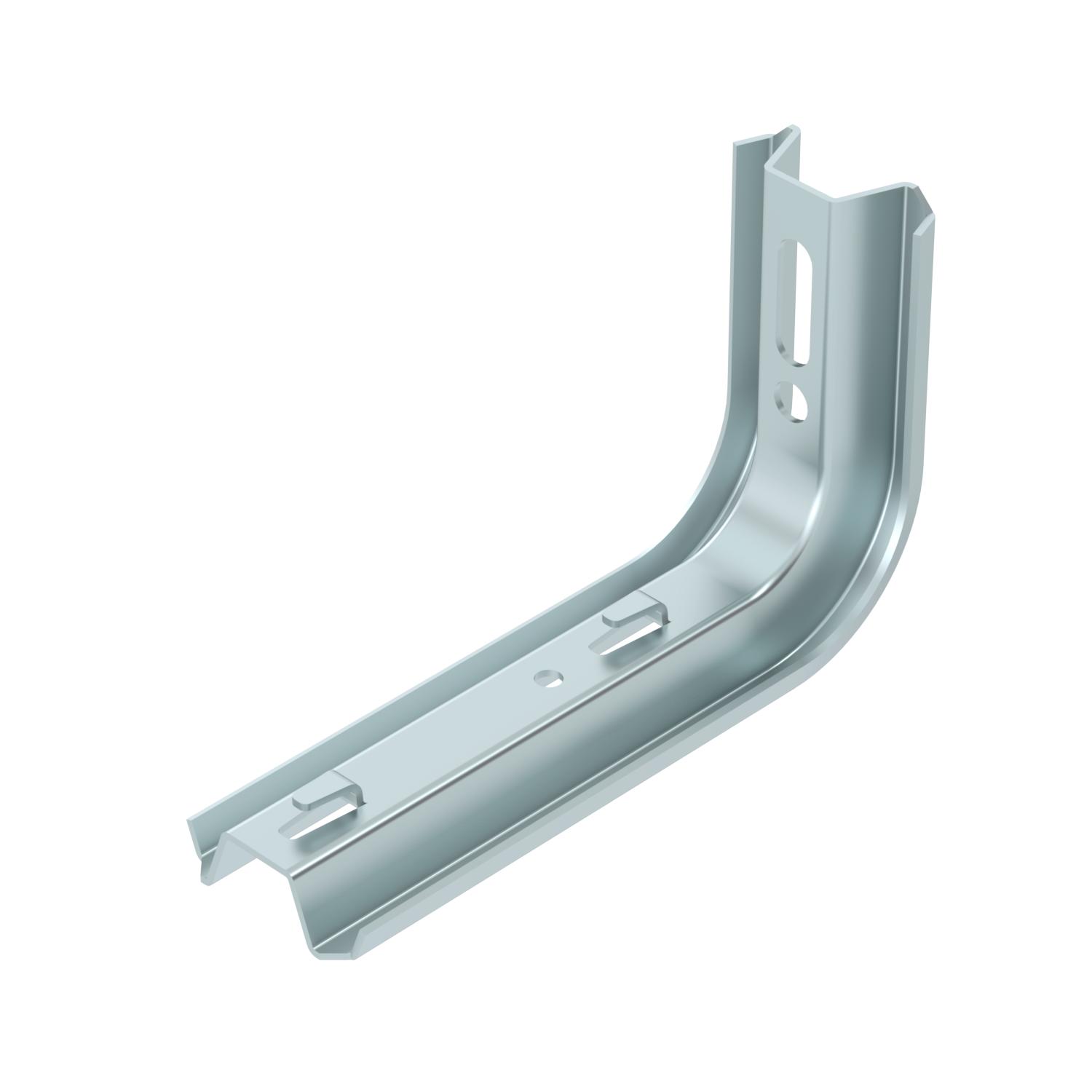

TP-nosač/zidna i konzola nosača FS 60 | 1 | cink

TP-nosač/zidna i konzola nosača FS

Br.art. 6366023 | EAN 4012196627615

Br.art. / Tip

Širina	60 mm

F u kN

Boja	cink

Opis proizvoda

Opis proizvoda

TP-konzola sa steznim vezcama za pričvršćivanje mrežastih nosača kablova bez upotrebe vijaka.

Ako se konzola pričvršćuje direktno za zid ili se profili pričvršćuju vijcima jedan za drugi, zbog stabilnosti bi uvek trebalo upotrebiti odstojnik tipa DS 4.

Tehnički podaci

Tehnički podaci

Boja	cink
CO2 otisak (GWP) od kolevke do kapije	0,9246 kg CO2e / 1 Komad

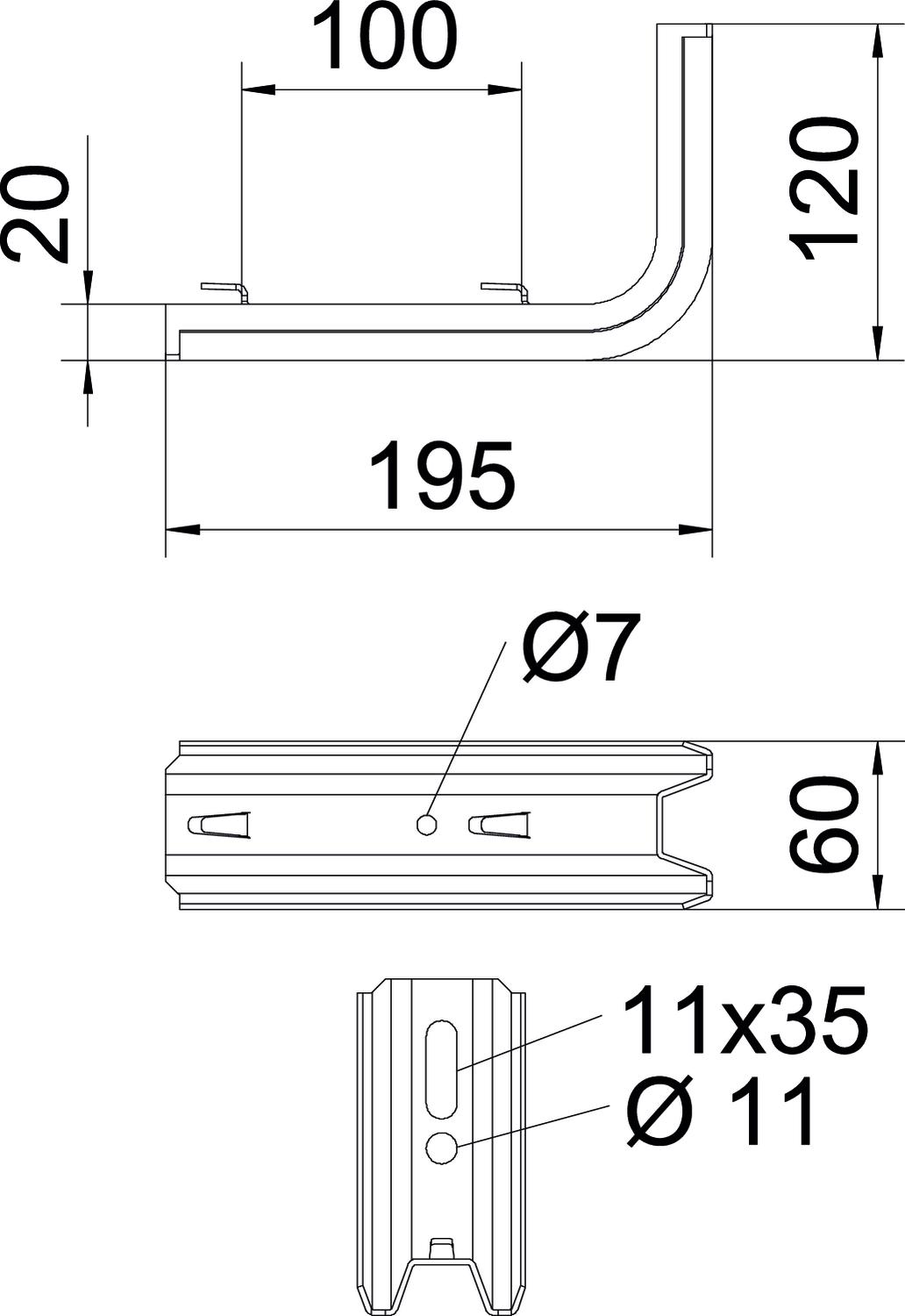

Dimension W	100 mm
Dimenzija	B195mm
Dimenzija B	60 mm
Dimenzija H	120 mm
Dimenzija L	195 mm
Dužina	195 mm
F u kN	1 kN

Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	hladno pocinkovano
Širina	60 mm
Varijanta	Zidna i konzola nosača
Visina	120 mm
za širinu maks.	150 mm
za širinu min.	150

Tehnički podaci

Dijagram opterecenja konzole TPSAG

Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Rastojanje između oslonaca u m

Svi tipovi

Svi tipovi

Tip	Širina	F u kN	Boja	Br.art.	Količina	malo pakovanje
TPSAG 145 FS	60 mm	1,5 kN	cink	6366015	Komad	1 Komad
TPSAG 195 FS	60 mm	1 kN	cink	6366023	Komad	1 Komad
TPSAG 245 FS	60 mm	0,9 kN	cink	6366031	Komad	1 Komad
TPSAG 345 FS	60 mm	0,55 kN	cink	6366066	Komad	1 Komad
