Ugradna jedinica za GES9, visina 100-150 mm
Br.art. 7424924 | EAN 4012195245230
- Opis proizvoda
-

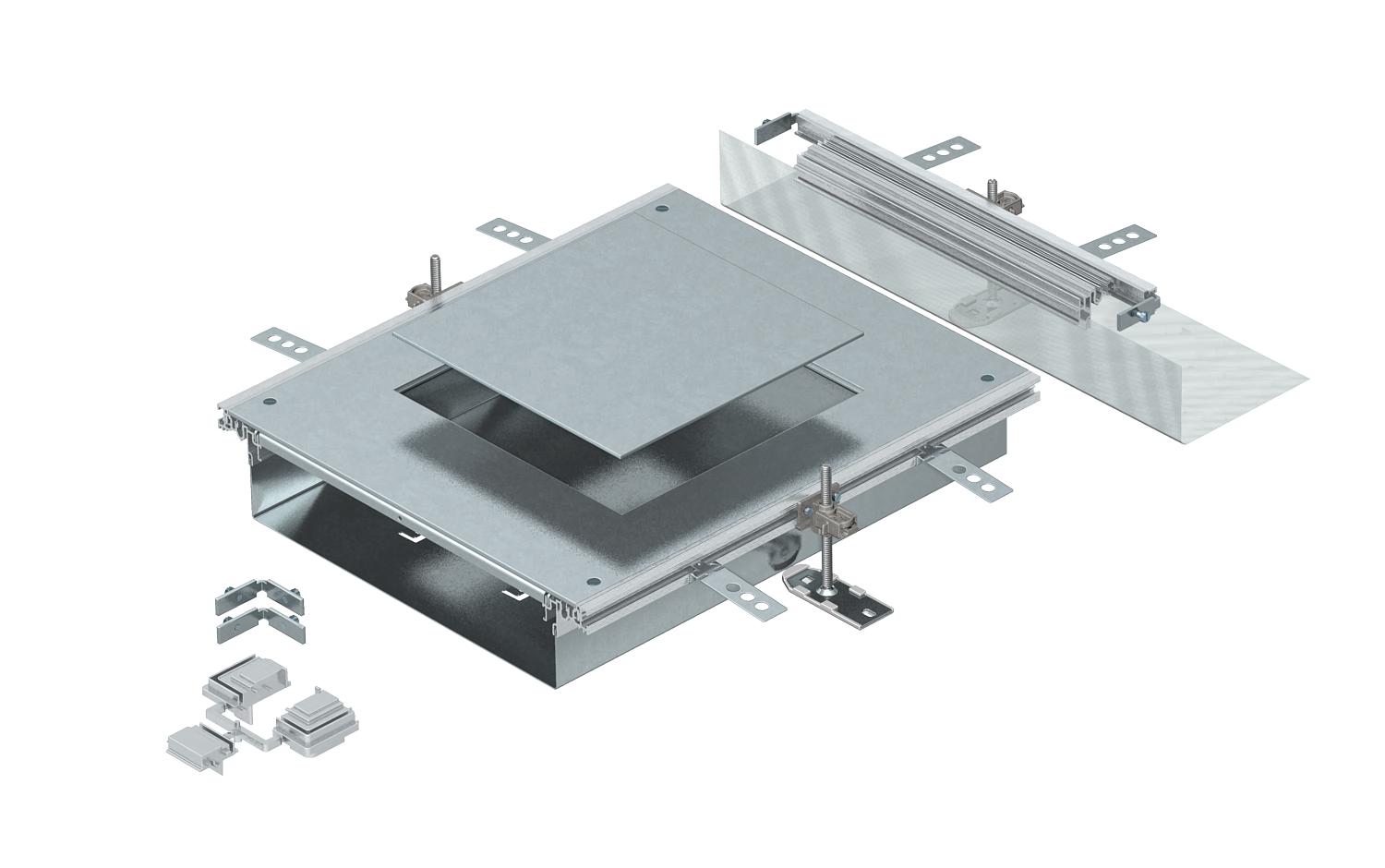

Opis proizvodaZa montažu spremna jedinica kanala za ugradnju podne kutije nominalne veličine 9, sastoji se od donjeg dela kanala (podno korito sa bočnim i podnim profilima za podnu oblogu), poklopca kanala sa zatvorenim montažnim otvorima i završnim komadom kanala. U obimu isporuke sadržana su 3 pričvrsna ugaonika sa nivelacijom po visini, 3 anker vijka za košuljicu, 1 udarna potpora poklopca i 1 montažni element za ugaonu račvu.
Veliki montažni otvor pogodan za ugradnju kvadratne ugradne jedinice nominalne veličine 9 ili 9/55.
-
- Tehnički podaci
-
Tehnički podaci
Broj montažnih otvora 1 Debljina materijala poklopca 4 Materijal Čelik Minimalna visina betonske košuljice 100 Mogućnost ugradnje zaptivke da Montažni otvor za priključak za uređaje Namenjeno za elastičnu fugu ne Namenjeno za podne kanale ispod betonske košuljice ne Namenjeno za zatvorene podne kanale ne Nivelaciona oblast maks. 150 mm Nivelaciona oblast min. 100 mm Nominalna veličina za ugradne jedinice 9 Odgovara za otvorene podne kanale da Odvojivo ne Poklopac može da se skine da Poklopac za montažni otvor da Poklopci 1 Površina hladno pocinkovano Preklopno pričvršćivanje poklopca ne Sa ispustom da Sa izjednačavanjem potencijala ne Sa pregradom ne Sa priključnim otvorom da Ugradni otvor za nazidnu kasetu ne Ugradni otvor za ugradnu jedinicu kvadratno Visina kanala maks. 150 mm Visina kanala min. 100 mm Dimenzije

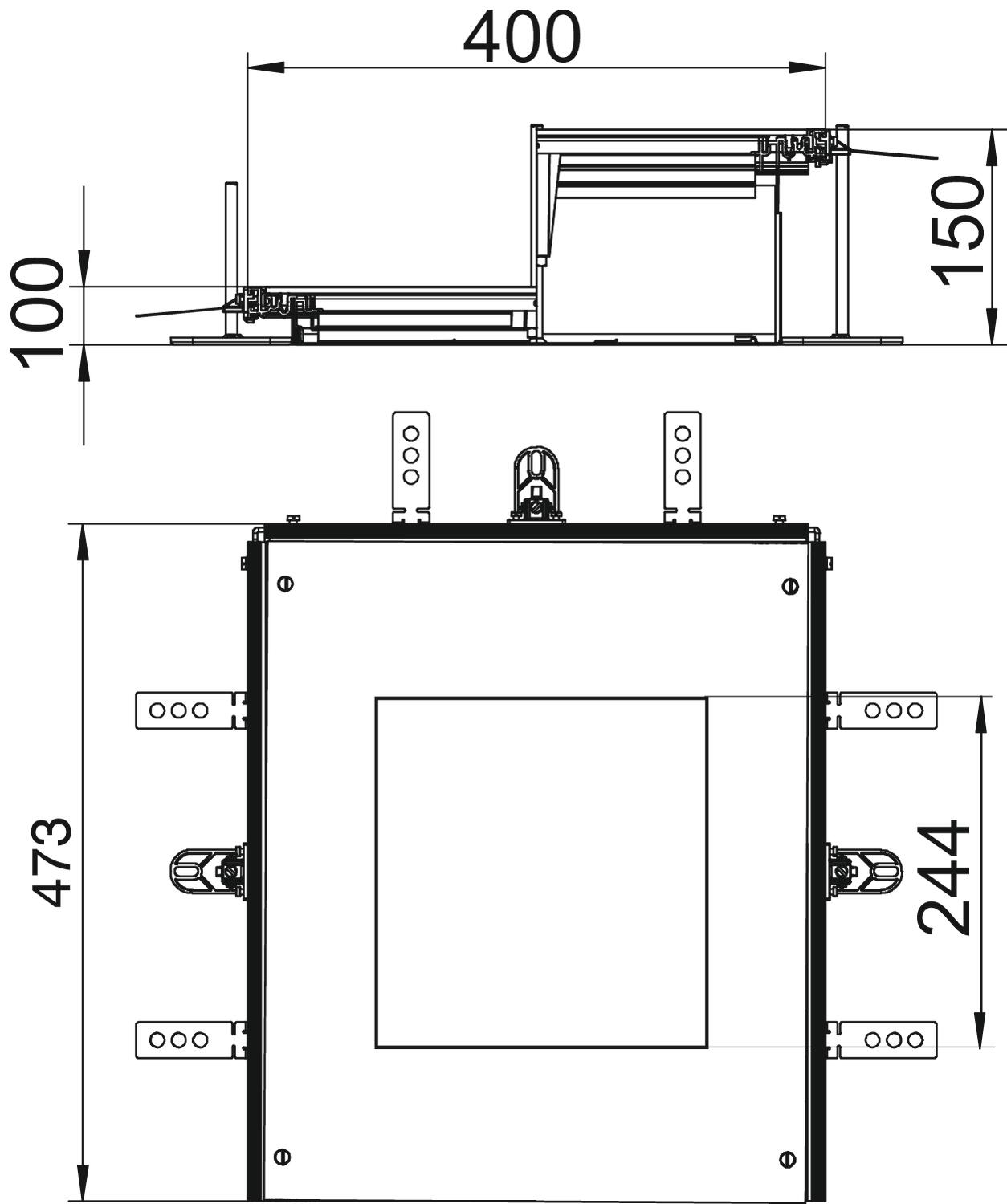

Dimenzija a 244 mm Dimenzija A 400 mm Dimenzija h 100 mm Dužina 473 mm Širina 400 mm CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolevke do kapije 48,15 kg CO2e / 1 Komad CO₂ Footprint (GWP) 48,15 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Podna kutija, kvadratna za visinu betonske košuljice 55 mm
GES9 55U V 7011 7405037 1 Komad
Podna kutija, kvadratna za visinu betonske košuljice 55 mm
GES9 55U V 9011 7405039 1 Komad - Preuzimanja
-
