Vertikalni lestvičasti nosač kablova LG 60, 3 m VS FT 3000 | 300 | 1,5 | da | Čelik | vruće pocinkano utapanjem

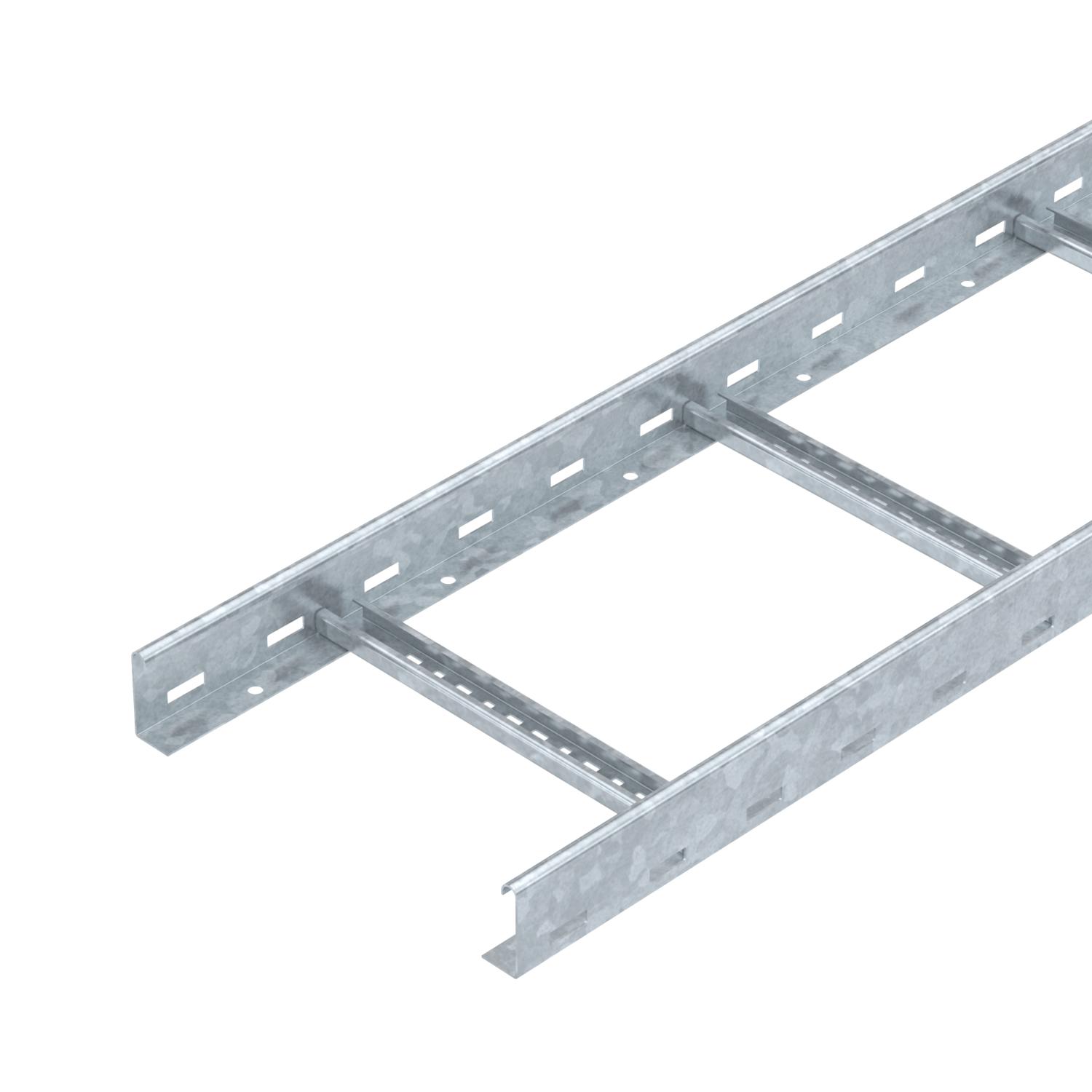

Vertikalni lestvičasti nosač kablova LG 60, 3 m VS FT

Br.art. 6208566 | EAN 4012195434160

Br.art. / Tip

Dužina	3000 mm

Širina

Debljina stranice	1,5 mm

Održavanje funkcionalnosti

Materijal	Čelik

Površina	vruće pocinkano utapanjem

Opis proizvoda

Opis proizvoda

Lestvičasti nosač kablova bočne visine 60 mm sa perforiranom bočnom stranom i zanitovanim, ka gore otvorenim C-profil-prečkama (varijanta VS).
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.
Druge širine moguće na upit.

Lestvičasti nosač kablova se isporučuje u preklopljenom stanju.

Kablovi mogu da se montiraju pomoću odgovarajuće lučne obujmice tipa 2056.

Lestvičasti nosači kablova širina 200 mm do 400 mm takođe su dozvoljeni za vertikalnu montažu kao vertikalni lestvičasti nosači u sistemima sa električnim održavanjem funkcionalnosti prema DIN 4102 deo 12. Kablovi mogu da se montiraju pomoću lučne obujmice tipa 2056 M dozvoljene za održavanje funkcionalnosti.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	cink
CO2 otisak (GWP) od kolevke do kapije	6,77 kg CO2e / 1 Metar
Debljina stranice	1,5 mm
Dimenzija	60x300x3000
Dimenzija B	300 mm
Dimenzija proreza prečke	16,50
Dužina	3000 mm
Izvedba-za velike raspone	ne
Korisni presek	14800 mm²
Korisni presek	148 cm²
Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	da
Površina	vruće pocinkano utapanjem

Pričvršćivanje pregrade	zanitovano
Rastojanje među konzolama 1,5m	3,1 kN/m
Rastojanje među konzolama 2,0m	2,25 kN/m
Rastojanje među konzolama 2,5m	1,5 kN/m
Rastojanje među konzolama 3,0m	1,1 kN/m
Rastojanje među konzolama 3,5m	0,75 kN/m
Rastojanje među konzolama 4,0m	0,45 kN/m
Rastojanje među konzolama 4,5m	0,3 kN/m
Rastojanje među konzolama 5,0m	0,15 kN/m
Rastojanje među prečkama	300 mm
Širina	300 mm
Varijanta bočne stranice	ravan profil
Varijanta prečki	Profil perforiran
Visina	60 mm
Zaštita od požara	Održavanje funkcionalnosti standardne noseće konstrukcije

Tehnički podaci

Dijagram opterećenja lestvičastog nosača kablova tipa LG 60 VS

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Debljina stranice	Održavanje funkcionalnosti	Materijal	Površina	Br.art.	Količina	malo pakovanje
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	da	Čelik	vruće pocinkano utapanjem	6208562	m	3 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	da	Čelik	vruće pocinkano utapanjem	6208566	m	3 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	da	Čelik	vruće pocinkano utapanjem	6208570	m	3 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6208574	m	3 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6208578	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac sa obrtnom bravom FT	DRL 300 FT	6051383	m	3 m

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Stezni komad za pričvršćivanje pregrada A2	KS KL A2	6062284	Komad	30 Komad
Pregrada 45 DD	TSG 45 DD	6062321	m	3 m
Brza spojnica FT	LVG 60 FT	6208843	Komad	10 Komad
Odlivni lim FT	LAB 30 FT	6220444	Komad	1 Komad
Zaštitna kapa 60	SKH 60 OR	6222537	Par	40 Par

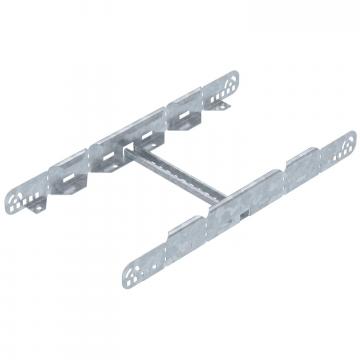

Multifunkcionalna spojnica FT	LMFV 630 FT	6225732	Komad	1 Komad
