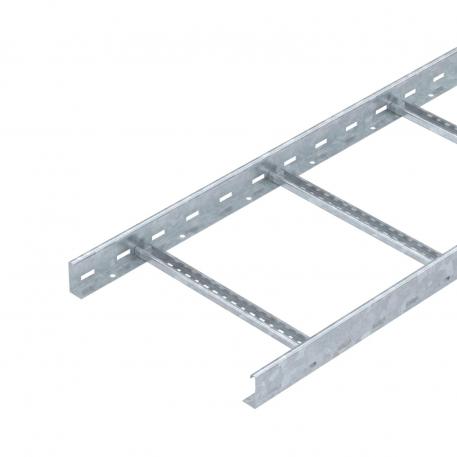

Vertikalni lestvičasti nosač kablova LG 60, 3 m VS FT 3000 | 400 | 1,5 | da | Čelik | vruće pocinkano utapanjem

Vertikalni lestvičasti nosač kablova LG 60, 3 m VS FT

Br.art. 6208570 | EAN 4012195434207

Br.art. / Tip

Dužina	3000 mm

Širina

Debljina stranice	1,5 mm

Održavanje funkcionalnosti

Materijal	Čelik

Površina	vruće pocinkano utapanjem

Opis proizvoda

Opis proizvoda

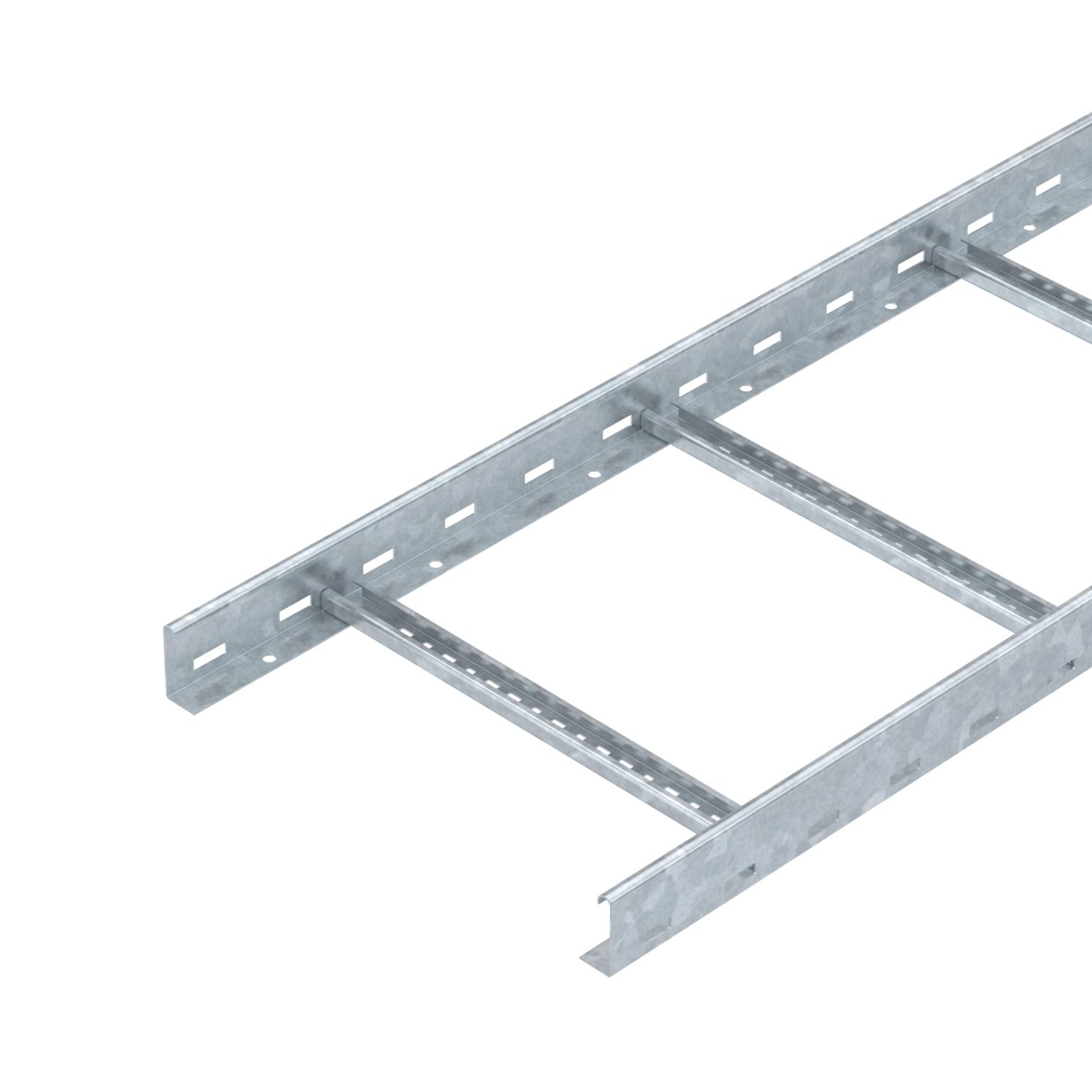

Lestvičasti nosač kablova bočne visine 60 mm sa perforiranom bočnom stranom i zanitovanim, ka gore otvorenim C-profil-prečkama (varijanta VS).
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.
Druge širine moguće na upit.

Lestvičasti nosač kablova se isporučuje u preklopljenom stanju.

Kablovi mogu da se montiraju pomoću odgovarajuće lučne obujmice tipa 2056.

Lestvičasti nosači kablova širina 200 mm do 400 mm takođe su dozvoljeni za vertikalnu montažu kao vertikalni lestvičasti nosači u sistemima sa električnim održavanjem funkcionalnosti prema DIN 4102 deo 12. Kablovi mogu da se montiraju pomoću lučne obujmice tipa 2056 M dozvoljene za održavanje funkcionalnosti.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	cink
Debljina stranice	1,5 mm
Dimenzija	60x400x3000
Izvedba-za velike raspone	ne
Korisni presek	19800 mm²
Korisni presek	198 cm²
Materijal	Čelik

Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	da
Površina	vruće pocinkano utapanjem
Pričvršćivanje pregrade	zanitovano
Rastojanje među prečkama	300 mm
Varijanta bočne stranice	ravan profil
Varijanta prečki	Profil perforiran
Zaštita od požara	Održavanje funkcionalnosti standardne noseće konstrukcije

Dimenzije

Dimenzija B	400 mm
Dimenzija proreza prečke	16,50
Dužina	3000 mm

Širina	400 mm
Visina	60 mm

Zaťaženie

Rastojanje među konzolama 1,5m	3,1 kN/m
Rastojanje među konzolama 2,0m	2,25 kN/m
Rastojanje među konzolama 2,5m	1,5 kN/m
Rastojanje među konzolama 3,0m	1,1 kN/m

Rastojanje među konzolama 3,5m	0,75 kN/m
Rastojanje među konzolama 4,0m	0,45 kN/m
Rastojanje među konzolama 4,5m	0,3 kN/m
Rastojanje među konzolama 5,0m	0,15 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	7,4073 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	7,4073 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

Dijagram opterećenja lestvičastog nosača kablova tipa LG 60 VS

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Debljina stranice	Održavanje funkcionalnosti	Materijal	Površina	Br.art.	Količina	malo pakovanje
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	da	Čelik	vruće pocinkano utapanjem	6208562	m	3 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	da	Čelik	vruće pocinkano utapanjem	6208566	m	3 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	da	Čelik	vruće pocinkano utapanjem	6208570	m	3 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6208574	m	3 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6208578	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac sa obrtnom bravom FT	DRL 400 FT	6051413	m	3 m
Brza spojnica FT	LVG 60 FT	6208843	Komad	10 Komad
Zglobna spojnica FT	LGVG 60 FT	6208944	Komad	10 Komad
Elastična spojnica	LDVG 60 FT	6208970	Komad	2 Komad

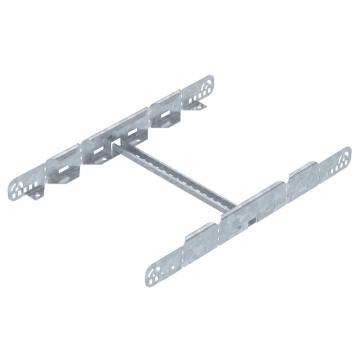

Multifunkcionalna spojnica FT	LMFV 640 FT	6225734	Komad	1 Komad
Krivina 90° 60 FT	LB 90 640 R3 FT	6225066	Komad	1 Komad
Dogradni razdvojni element 60 FT	LAA 640 R3 FT	6225874	Komad	1 Komad
Element zglobne krivine 60 FT	LGBE 640 FT	6225474	Komad	1 Komad
Zaštitna kapa 60	SKH 60 OR	6222537	Par	40 Par
Pregrada 45 DD	TSG 45 DD	6062321	m	3 m
Limeni potpornik	LALB 40 FT	6221874	Komad	1 Komad
Odlivni lim FT	LAB 40 FT	6220452	Komad	1 Komad
