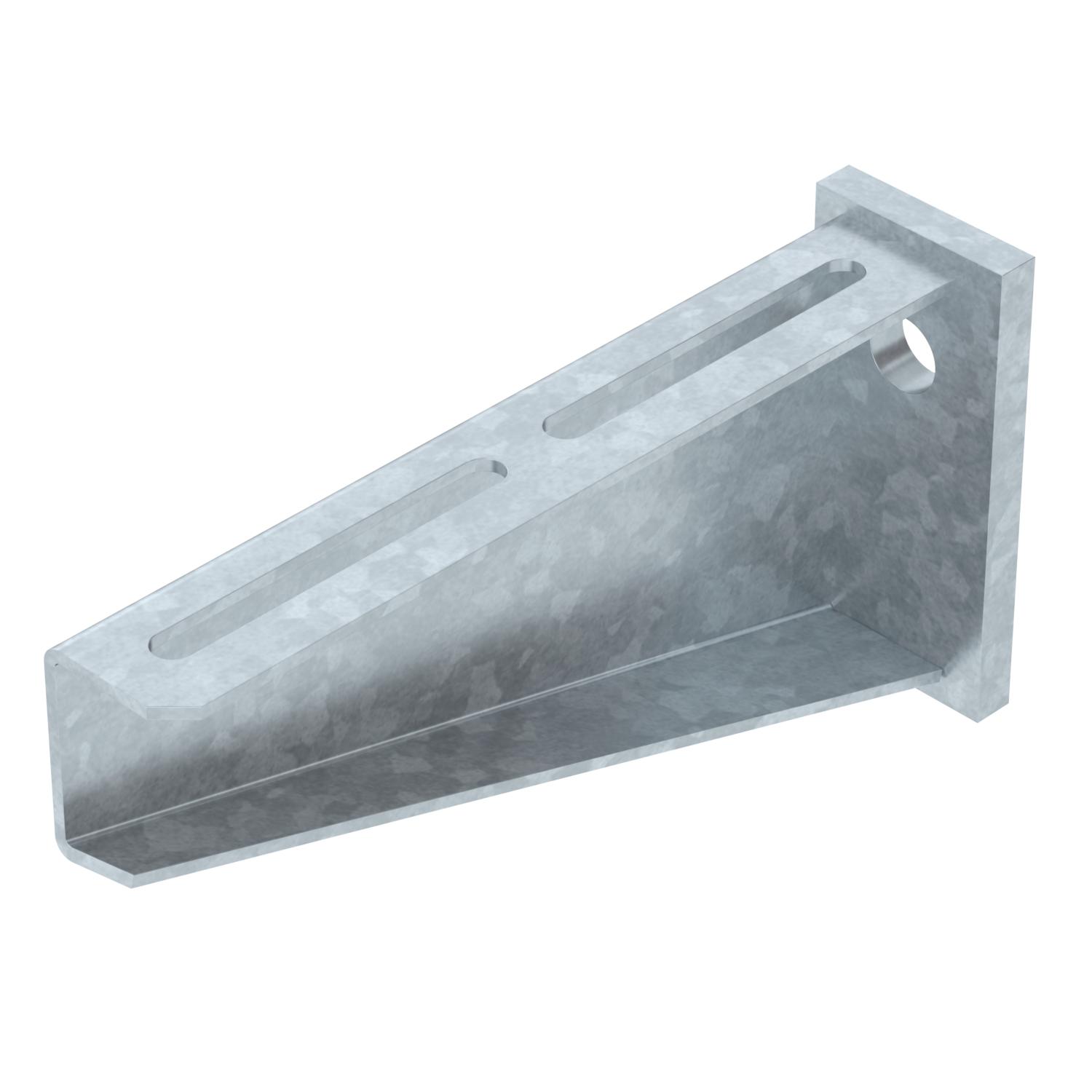

Zidna konzola AW 80
Br.art. 6417752 | EAN 4012196203475
- Opis proizvoda
-
Opis proizvodaZidna konzola za velika opterećenja sa zavarenom čeonom pločom.
Kod pričvršćivanja nosača i lestvičastih nosača kablova sa torban vijcima veličine M6, velike podloške naručiti posebno (rupe u konzoli 9 x ...).
-
- Tehnički podaci
-
Tehnički podaci

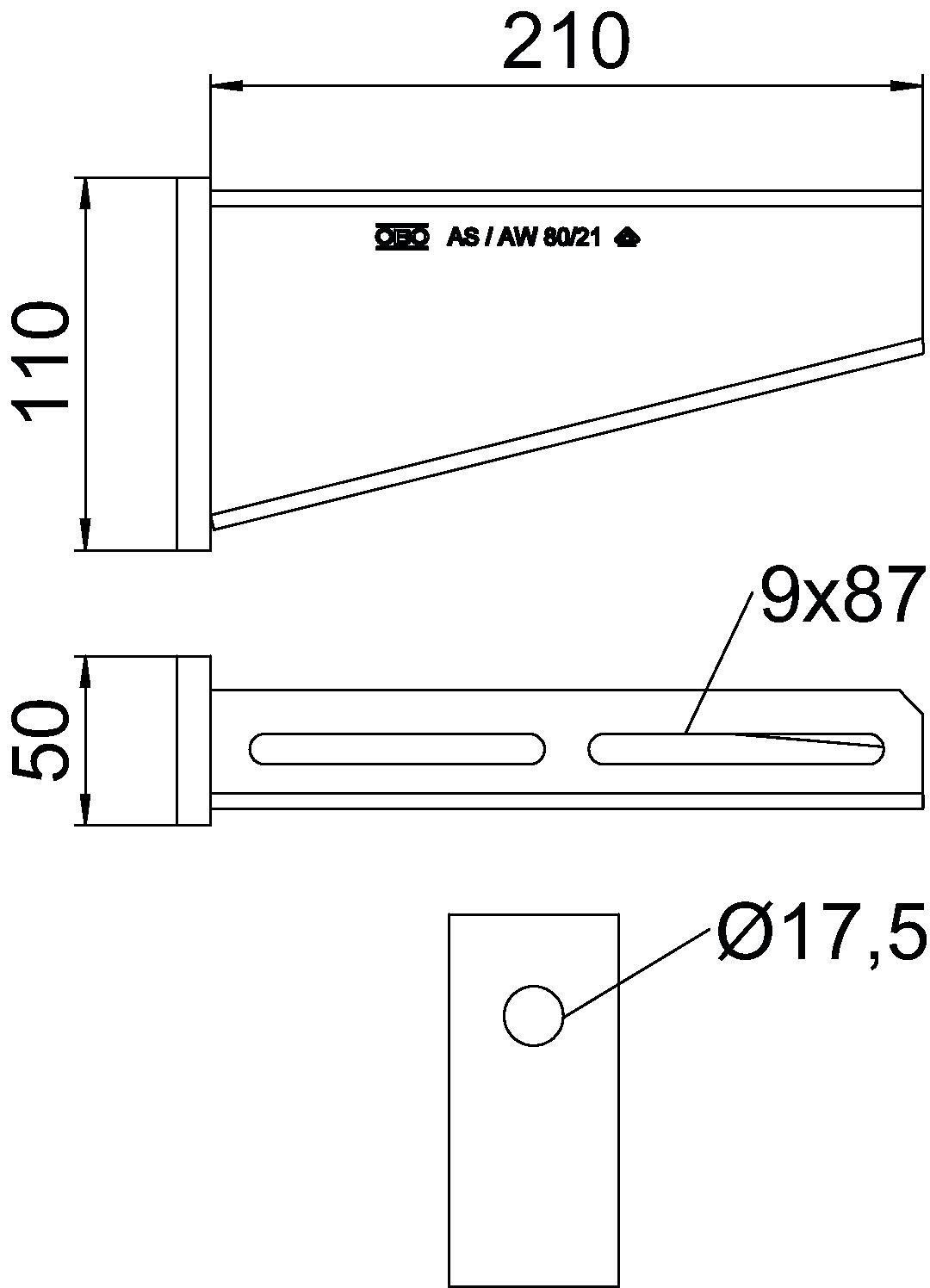

Boja cink CO2 otisak (GWP) od kolevke do kapije 2,6672 kg CO2e / 1 Komad Dimenzija B210mm Dimenzija A 50 mm Dimenzija B 210 mm Dimenzija H 110 mm Dužina 50 mm F u kN 8 kN Materijal Čelik Nerđajući čelik, nagrižen ne Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti ne Površina vruće pocinkano utapanjem Prečnik rupe 17,5 mm Širina 210 mm Varijanta Zidna i konzola nosača Visina 110 mm Tehnički podaci

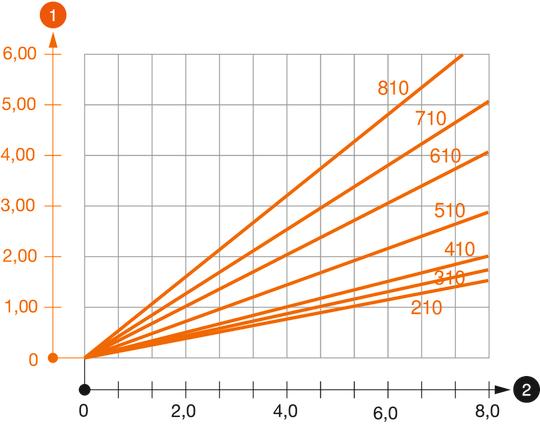

Dijagram opterecenja Konzola tipa AW 80
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Torban vijak F
FRSB 6x12 F 6406122 100 Komad - Preuzimanja
-
