Zidna konzola AW 80
Br.art. 6417884 | EAN 4012196203833
- Opis proizvoda
-

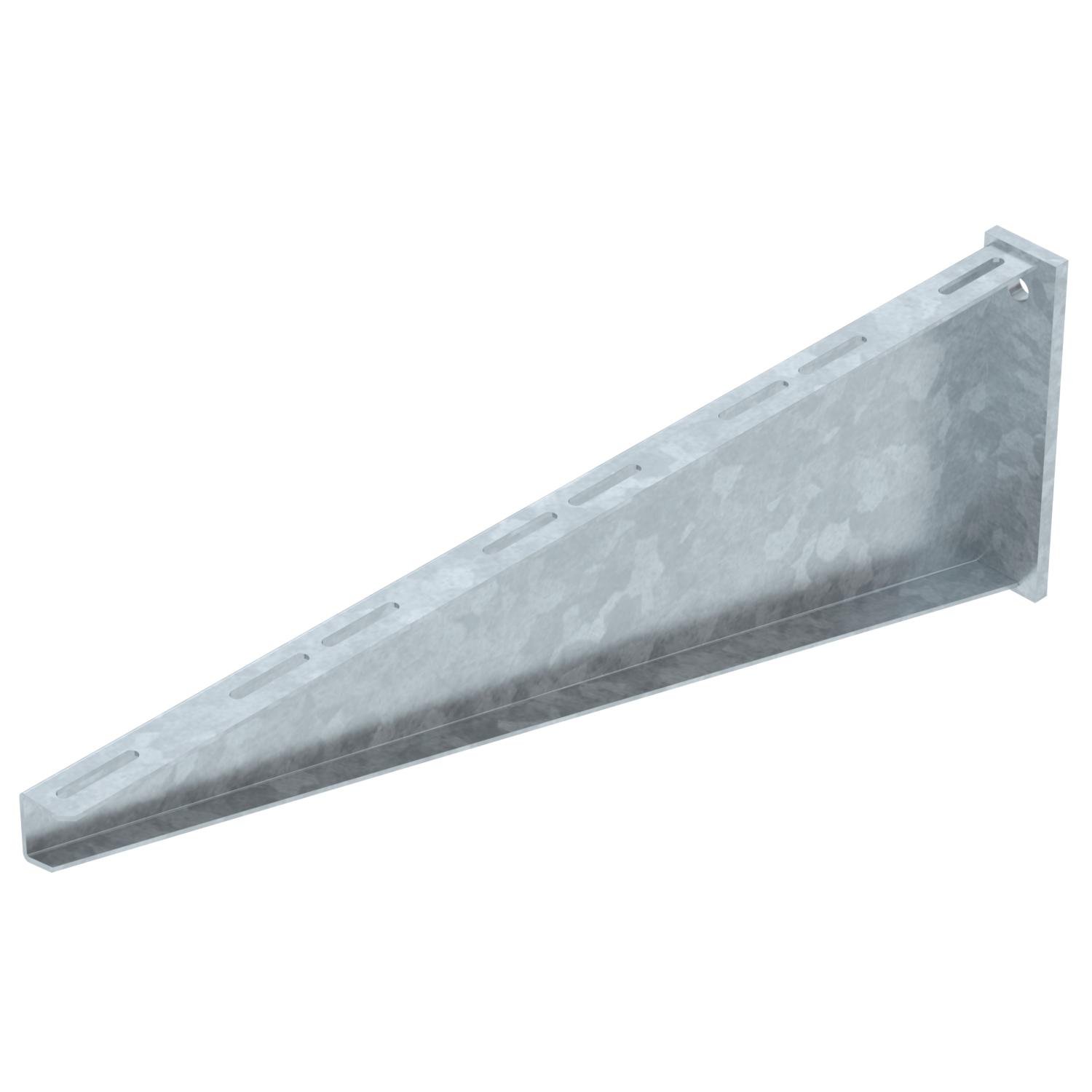

Opis proizvodaZidna konzola za velika opterećenja sa zavarenom čeonom pločom.
Kod pričvršćivanja nosača i lestvičastih nosača kablova sa torban vijcima veličine M6, velike podloške naručiti posebno (rupe u konzoli 9 x ...).
-
- Tehnički podaci
-
Tehnički podaci

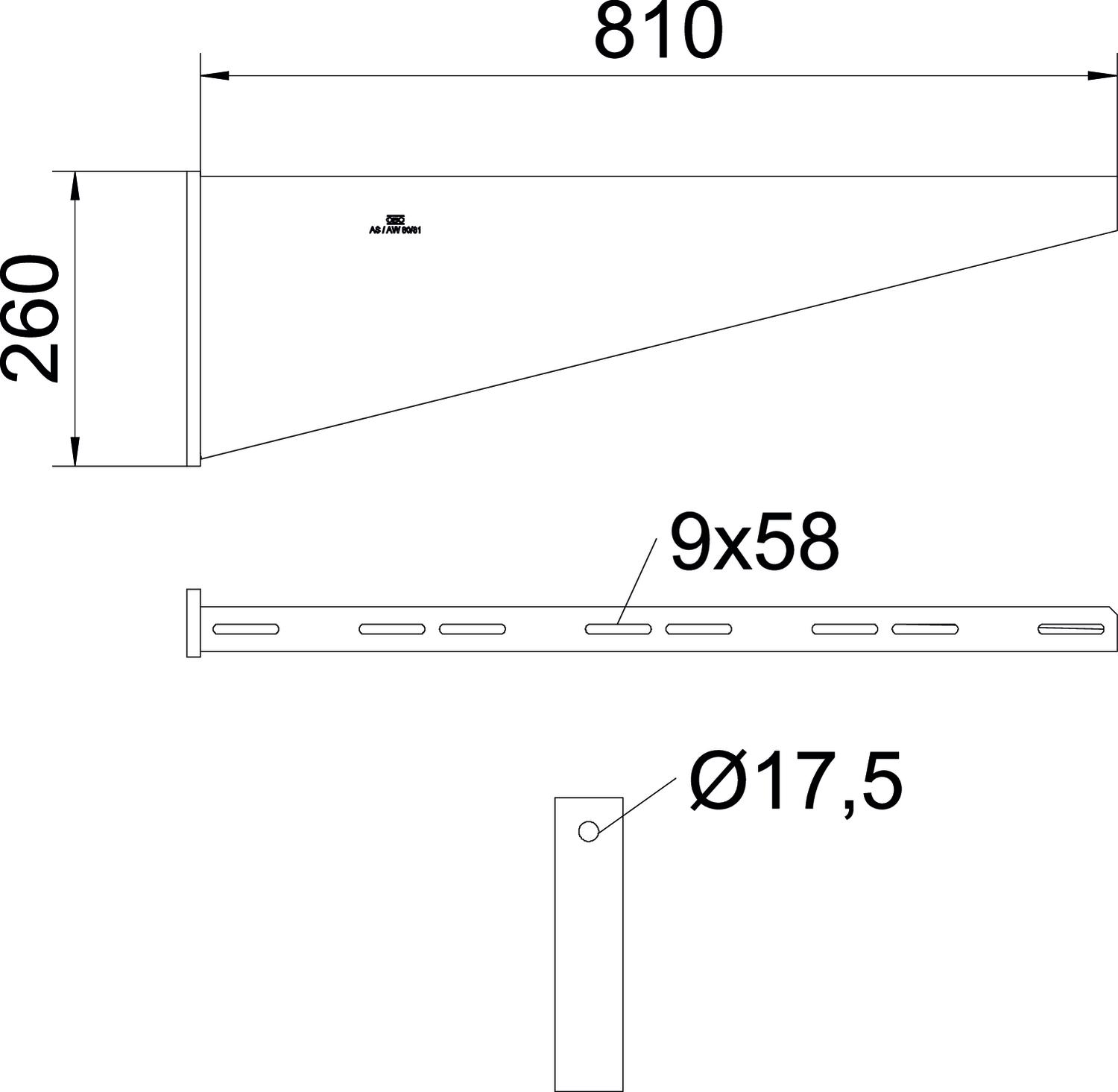

Boja cink CO2 otisak (GWP) od kolevke do kapije 15,4548 kg CO2e / 1 Komad Dimenzija B810mm Dimenzija A 60 mm Dimenzija B 810 mm Dimenzija H 260 mm Dužina 60 mm F u kN 8 kN Materijal Čelik Nerđajući čelik, nagrižen ne Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti ne Površina vruće pocinkano utapanjem Prečnik rupe 17,5 mm Širina 810 mm Varijanta Zidna i konzola nosača Visina 260 mm Tehnički podaci
Dijagram opterecenja Konzola tipa AW 80
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Torban vijak F
FRSB 6x12 F 6406122 100 Komad - Preuzimanja
-
Informativni list AW 80 81 FT / 6417884 , 0.22MB , pdfEU izjava o usaglašenosti AW 80 81 FT / 6417884 , 0.13MB , pdfUK Izjava o usaglašenosti AW 80 81 FT / 6417884 , 0.09MB , pdfREACH Izjava o usaglašenosti AW 80 81 FT / 6417884 , 0.12MB , pdfRoHS Izjava o usaglašenosti AW 80 81 FT / 6417884 , 0.13MB , pdfDeklaracija o ekološkim proizvodima (EPD) AW 80 81 FT / 6417884 , 1.48MB , pdfUputstvo za montažu Mounting instructions, U support systems , 2.02MB , pdfUputstvo za montažu General information on the mounting , 2.65MB , pdf
