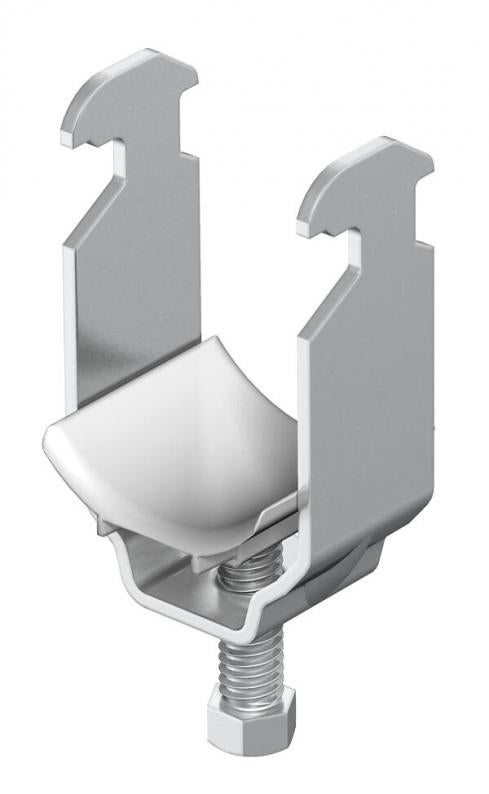

Lučna obujmica, 1-struka, plastično pritisno korito, ALU
Tip 2056 22 ALU
Br.art. 1183222
EAN 4012195077411
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
Ovaj proizvod se povlači iz prodaje!
Možete naći proizvod koji ga zamenjuje ovde.
kl. PJ: 100 Komad
100Komad
Komad
Opis
Odgovara za sve C-profilne šine sa 16 - 17 mm širine proreza;
obujmica i vijak od aluminijuma ALMg 3,
potisna kadica od polipropilena, bez halogena, svetlo siva RAL 7035.
(Potisne kadice od metala na zahtev).
obujmica i vijak od aluminijuma ALMg 3,
potisna kadica od polipropilena, bez halogena, svetlo siva RAL 7035.
(Potisne kadice od metala na zahtev).
Lučne obujmice 2056/ALU su u varijanti za 1 kabal shodno VDE 0298-1 predviđene za pojedinačno sprovođenje jednovodnih kablova u mreže sa trofaznom strujom, jer u ovom slučaju ne postoji zatvoreno kolo. Ali, pri tom u obzir mora da se uzme umanjena mehanička čvrstina aluminijumskih obujmica u slučajevima kratkog spoja, t.j.: obujmice postavljati sa što je moguće manjim razmakom po dužini, ali sa dovoljno odstojanja sa strane između kablova.
Tehnički podaci
Tehnički podaci
| za šine širine proreza (sa intervalom) min. | 16 mm |
|---|---|
| za šine širine proreza (sa intervalom) maks. | 17 mm |
| Otporno na udarce | ne |
| bez halogena | da |
| Sa plastičnim koritom | da |
| Sa metalnim koritom | ne |
| Broj kablova/cevi | 1 |
| Dodatak površina | netretirano |
| Dodatak materijal | Aluminijum |
| Maks. Zatezni momenat | 2 Nm |
| Način montaže | Profilna šina |
| Usaglašeno sa ROHS | da |
| Zatezna oblast D min. | 16 mm |
| Zatezna oblast D maks. | 22 mm |
| Dimenzija | 16-22mm |
| Materijal | Aluminijum |
| Sa kontrakoritom | ne |
| Materijal korita | Plastika |
| Kvalitet materijala korita | Polipropilen |
| Serija proizvoda | 2056 / 2058 |

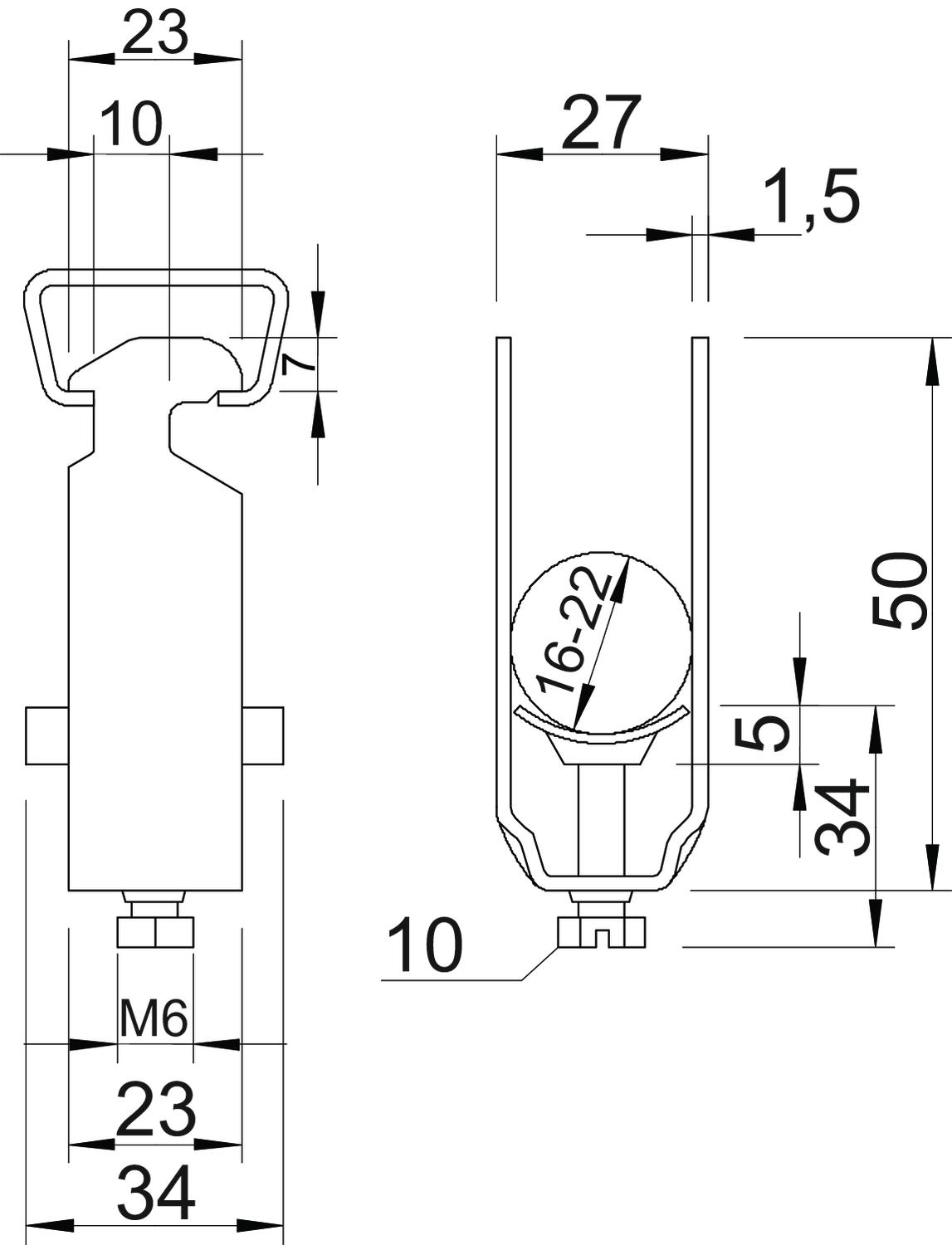

Dimenzije
| Dimenzija L | 34 mm |
|---|---|
| Dimenzija A | 23 mm |
| Dimenzija B | 27 mm |
| Dimenzija H | 50 mm |
| Dimenzija t | 1,5 mm |
| Dimenzija C | 34 mm |
| Dimenzija x | 5 mm |
| Dimenzija G (mm) | M6 |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 0,199 kg CO₂e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,199 kg CO₂e |
| Determination date of CO2 value | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (4)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
Br.art.
2056 12 ALU
2
8
12
1183206
2056 22 ALU
2
16
22
1183222
2056 28 ALU
2
22
28
1183230
2056 40 ALU
2
34
40
1183257
Zatezna oblast D min.
Zatezna oblast D maks.
2056 12 ALU
Br.art.
1183206
Maks. Zatezni momenat
2
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
2056 22 ALU
Br.art.
1183222
Maks. Zatezni momenat
2
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
2056 28 ALU
Br.art.
1183230
Maks. Zatezni momenat
2
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
2056 40 ALU
Br.art.
1183257
Maks. Zatezni momenat
2
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
