Lučna obujmica, H-stopa, 1-struka, metalno pritisno korito, A2

Lučna obujmica, H-stopa, 1-struka, metalno pritisno korito, A2

Tip BS-H1-M-76 A2
Br.art. 1186176
EAN 4012196849130
Prikaži sve varijante
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.

kl. PJ: 10 Komad

Komad

Opis

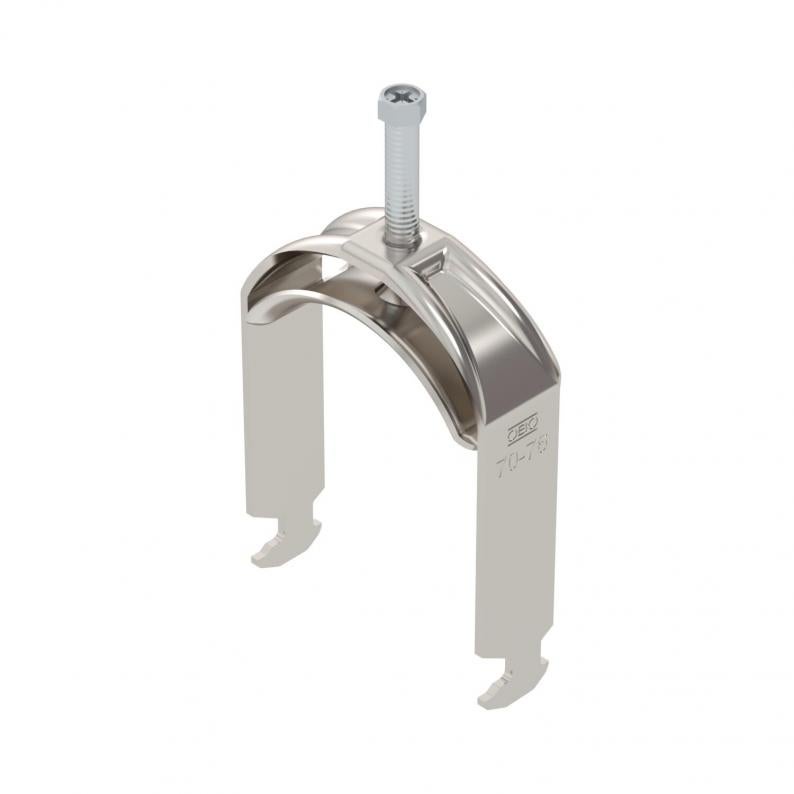

Lučna obujmica sa čekićastom stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 16 - 17 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Širina proreza 16-17 mm
  • Lučna obujmica za C profilnu šinu, širina proreza 16-17 mm
  • Klasaodržanja funkcionalnosti E30
  • Stepen održavanja funkcionalnosti E60
  • Klasaodržanja funkcionalnosti E90
  • Ugljični otisak (PCF)

Tehnički podaci

Dimenzije

Dužina25 mm
Širina82 mm
Visina115 mm
Dimenzija L55 mm
Dimenzija A25 mm
Dimenzija B82 mm
Dimenzija H115 mm
Dimenzija t2,5 mm
Dimenzija C37 mm
Dimenzija G (mm)M8

Tehnički podaci

Održavanje funkcionalnostida
Debljina lima2,5 mm
za prečnik cevi min.70 mm
za prečnik cevi maks.76 mm
Širina proreza10 mm
za šine širine proreza (sa intervalom) min.16 mm
za šine širine proreza (sa intervalom) maks.17 mm
bez halogenada
NavojM8
Sa plastičnim koritomne
Sa metalnim koritomda
Dužina spoljne dimenzije37 mm
Broj kablova/cevi1
Dodatak površinanetretirano
Dodatak materijalnerajući čelik
Maks. Zatezni momenat5 Nm
Način montažeProfilna šina
Usaglašeno sa ROHSda
Zatezna oblast D min.70 mm
Zatezna oblast D maks.76 mm
Dimenzija70-76mm
Površinasvetlo, naknadno obrađeno
Materijalplemeniti čelik, nerđajući 1.4301
Sa kontrakoritomne
Materijal koritanerajući čelik
Kvalitet materijala koritaNerđajući čelik 304 (1.4301)
Serija proizvoda2056 / 2058

Podaci o životnoj sredini

CO2 otisak (GWP) od kolevke do kapije1,0191 kg CO2e / 1 Komad
CO₂ Footprint (GWP)1,0191 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (5)
Sertifikati (2)
Uputstva i pomoć (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Varijante

Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
BS-H1-M-12 A2
Br.art.
1186102
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-H1-M-16 A2
Br.art.
1186109
Maks. Zatezni momenat
3
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-H1-M-22 A2
Br.art.
1186116
Maks. Zatezni momenat
3
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-H1-M-28 A2
Br.art.
1186122
Maks. Zatezni momenat
3
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
BS-H1-M-52 A2
Br.art.
1186149
Maks. Zatezni momenat
5
Zatezna oblast D min.
46
Zatezna oblast D maks.
52
BS-H1-M-58 A2
Br.art.
1186156
Maks. Zatezni momenat
5
Zatezna oblast D min.
52
Zatezna oblast D maks.
58
BS-H1-M-34 A2
Br.art.
1186129
Maks. Zatezni momenat
3
Zatezna oblast D min.
28
Zatezna oblast D maks.
34
BS-H1-M-40 A2
Br.art.
1186136
Maks. Zatezni momenat
3
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
BS-H1-M-46 A2
Br.art.
1186142
Maks. Zatezni momenat
5
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
BS-H1-M-64 A2
Br.art.
1186162
Maks. Zatezni momenat
5
Zatezna oblast D min.
58
Zatezna oblast D maks.
64
BS-H1-M-70 A2
Br.art.
1186169
Maks. Zatezni momenat
5
Zatezna oblast D min.
64
Zatezna oblast D maks.
70
BS-H1-M-76 A2
Br.art.
1186176
Maks. Zatezni momenat
5
Zatezna oblast D min.
70
Zatezna oblast D maks.
76
