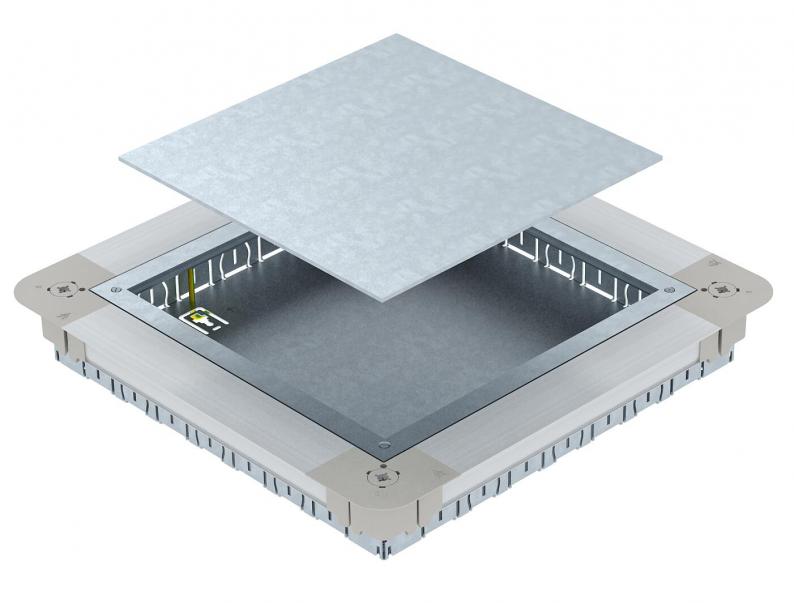

Podna kutija UGD250-3 za GES9/55
Tip UGD55 250-3 9R
Br.art. 7410060
EAN 4012195678724
Br.art. / Tip
7410060 / UGD55 250-3 9R
Visina betonske košuljice min.
55 mm
Visina betonske košuljice maks.
80 mm
Varijanta poklopca
kvadratno
Ugradni otvor za ugradnu jedinicu
kvadratno
Nominalna veličina za ugradne jedinice
9
Nominalna veličina
250 mm
kl. PJ: 1 Komad
1Komad
Komad
Opis
Podna kutija uređaja sa montažnim poklopcem i maskirnom pločom poklopca sa bočnim stranicama od čeličnog lima. Za ugradnju pravougaonih priključaka za uređaje GES9 55 u betonske košuljice visine od 55 mm. Može da se niveliše bestepeno na visinu betonske košuljice, a betonska košuljica može da se obradi u ravni sa ivicom poda. Sa otvorima za uvođenje cevi sa svake strane 7 x M20, 3 x M25, 4 x M32. Korisna veličina cevi pri sistemskoj visini od 55 mm: M20.
Tehnički podaci
Dimenzije
| Dužina | 367 mm |
|---|---|
| Širina | 367 mm |
| Visina | 55 mm |
| Dimenzija A | 367 mm |
| Dimenzija B | 367 mm |
| Dimenzija b | 244 mm |
| Dimenzija a | 244 mm |
| Dimenzija h | 55 mm |
Tehnički podaci
| Visina betonske košuljice min. | 55 mm |
|---|---|
| Visina betonske košuljice maks. | 80 mm |
| Varijanta poklopca | kvadratno |
| Nivelaciona oblast min. | 55 mm |
| Nivelaciona oblast maks. | 80 mm |
| Namenjeno za podne kanale ispod betonske košuljice | ne |
| Namenjeno za zatvorene podne kanale | ne |
| Širina kanala min. | 190 mm |
| Širina kanala maks. | 250 mm |
| Ugradni otvor za nazidnu kasetu | ne |
| Mogućnost ugradnje zaptivke | ne |
| Odvojivo | ne |
| Podna ploča | da |
| Pogoduje za podni kanal | ne |
| Održavanje poda | suvo |
| Može da se poravna s podom | da |
| Ugradni otvor za ugradnu jedinicu | kvadratno |
| Mogućnost dogradnje | za ugradnju instalacionih uređaja |
| za priključak cevi | da |
| Nominalna veličina za ugradne jedinice | 9 |
| Nominalna veličina | 250 mm |
| Usaglašeno sa ROHS | izuzeto |
| Dimenzija | 367x367x55 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Serija proizvoda | EÜK Trunking system |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 25,7284 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 25,7284 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
GES9 55U V 7011
7405037
kl. PJ: 1 Komad
1Komad
Komad
GES9 55U V 9011
7405039
kl. PJ: 1 Komad
1Komad
Komad
GESR9 55U V 7011
7405047
kl. PJ: 1 Komad
1Komad
Komad
GESR9 55U V 9011
7405049
kl. PJ: 1 Komad
1Komad
Komad
Br.art. 7405037
Podna kutija, kvadratna za visinu betonske košuljice 55 mmTip
GES9 55U V 7011
kl. PJ: 1 Komad
1Komad
Komad
Br.art. 7405039
Podna kutija, kvadratna za visinu betonske košuljice 55 mmTip
GES9 55U V 9011
kl. PJ: 1 Komad
1Komad
Komad
Br.art. 7405047
Podna kutija, okrugla za visinu betonske košuljice 55 mmTip
GESR9 55U V 7011
kl. PJ: 1 Komad
1Komad
Komad
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (3)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Visina betonske košuljice min.
Visina betonske košuljice maks.
Varijanta poklopca
Ugradni otvor za ugradnu jedinicu
Nominalna veličina za ugradne jedinice
Nominalna veličina
Br.art.
UGD55 250-3 9R
55
80
kvadratno
kvadratno
9
250
7410060
UGD55 250-3 9R
Br.art.
7410060
Visina betonske košuljice min.
55
Visina betonske košuljice maks.
80
Varijanta poklopca
kvadratno
Ugradni otvor za ugradnu jedinicu
kvadratno
Nominalna veličina za ugradne jedinice
9
Nominalna veličina
250
