Podno kućište UGD350-3 za GES9/55
Tip UGD55 350-3 9R
Br.art. 7410062
EAN 4012195678762
Br.art. / Tip
7410062 / UGD55 350-3 9R
Visina betonske košuljice min.
55 mm
Visina betonske košuljice maks.
80 mm
Varijanta poklopca
kvadratno
Ugradni otvor za ugradnu jedinicu
kvadratno
Nominalna veličina za ugradne jedinice
9
Nominalna veličina
350 mm
kl. PJ: 1 Komad
1Komad
Komad
Opis

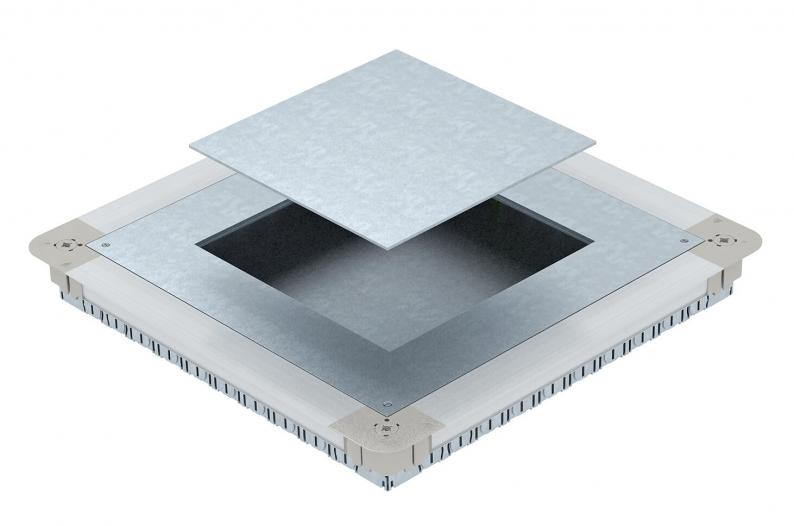

Podna kutija uređaja sa montažnim poklopcem i maskirnom pločom poklopca sa bočnim stranicama od čeličnog lima. Za ugradnju pravougaonih priključaka za uređaje GES9 55 u betonske košuljice visine od 55 mm. Može da se niveliše bestepeno na visinu betonske košuljice, a betonska košuljica može da se obradi u ravni sa ivicom poda. Sa otvorima za uvođenje cevi sa svake strane 7 x M20, 3 x M25, 4 x M32. Korisna veličina cevi pri sistemskoj visini od 55 mm: M20.
Tehnički podaci
Dimenzije
| Dužina | 467 mm |
|---|---|
| Širina | 467 mm |
| Visina | 55 mm |
| Dimenzija A | 467 mm |
| Dimenzija B | 467 mm |
| Dimenzija b | 244 mm |
| Dimenzija a | 244 mm |
| Dimenzija h | 55 mm |
Tehnički podaci
| Visina betonske košuljice min. | 55 mm |
|---|---|
| Visina betonske košuljice maks. | 80 mm |
| Varijanta poklopca | kvadratno |
| Nivelaciona oblast min. | 55 mm |
| Nivelaciona oblast maks. | 80 mm |
| Namenjeno za podne kanale ispod betonske košuljice | ne |
| Namenjeno za zatvorene podne kanale | ne |
| Širina kanala min. | 190 mm |
| Širina kanala maks. | 350 mm |
| Ugradni otvor za nazidnu kasetu | ne |
| Mogućnost ugradnje zaptivke | ne |
| Odvojivo | ne |
| Podna ploča | da |
| Pogoduje za podni kanal | ne |
| Održavanje poda | suvo |
| Može da se poravna s podom | da |
| Ugradni otvor za ugradnu jedinicu | kvadratno |
| Mogućnost dogradnje | za ugradnju instalacionih uređaja |
| za priključak cevi | da |
| Nominalna veličina za ugradne jedinice | 9 |
| Nominalna veličina | 350 mm |
| Usaglašeno sa ROHS | izuzeto |
| Dimenzija | 467x467x55 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Serija proizvoda | EÜK Trunking system |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 38,524 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 38,524 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
GES9 55U V 7011
7405037
kl. PJ: 1 Komad
1Komad
Komad
GES9 55U V 9011
7405039
kl. PJ: 1 Komad
1Komad
Komad
GESR9 55U V 7011
7405047
kl. PJ: 1 Komad
1Komad
Komad
GESR9 55U V 9011
7405049
kl. PJ: 1 Komad
1Komad
Komad
Br.art. 7405037
Podna kutija, kvadratna za visinu betonske košuljice 55 mmTip
GES9 55U V 7011
kl. PJ: 1 Komad
1Komad
Komad
Br.art. 7405039
Podna kutija, kvadratna za visinu betonske košuljice 55 mmTip
GES9 55U V 9011
kl. PJ: 1 Komad
1Komad
Komad
Br.art. 7405047
Podna kutija, okrugla za visinu betonske košuljice 55 mmTip
GESR9 55U V 7011
kl. PJ: 1 Komad
1Komad
Komad
