Ugradna jedinica za GES4, visina 100-150 mm
Tip OKA-W A 10050 4
Br.art. 7424920
EAN 4012195245216
Br.art. / Tip
7424920 / OKA-W A 10050 4
Dužina
473 mm
Širina
400 mm
Ugradni otvor za ugradnu jedinicu
kvadratno
Visina kanala min.
100 mm
Visina kanala maks.
150 mm
kl. PJ: 1 Komad
1Komad
Komad
Opis

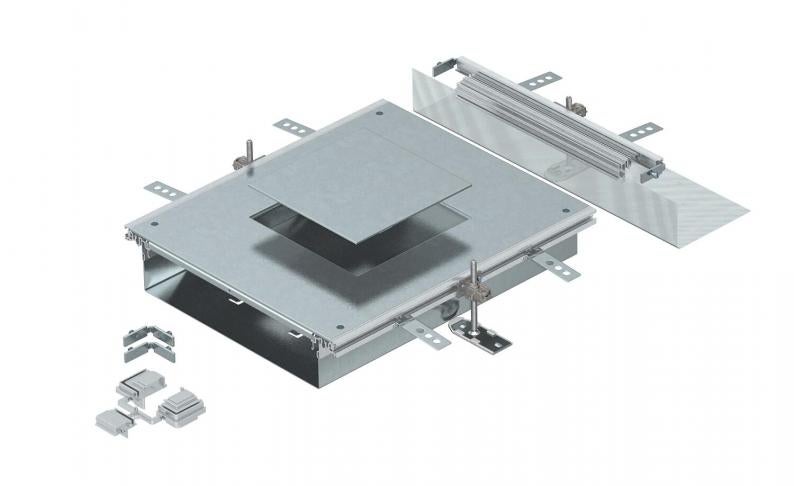

Za montažu spremna jedinica kanala za ugradnju podne kutije nominalne veličine 4, sastoji se od donjeg dela kanala (podno korito sa bočnim i podnim profilima za podnu oblogu), poklopca kanala sa zatvorenim montažnim otvorima i završnim komadom kanala. U obimu isporuke sadržana su 3 pričvrsna ugaonika sa nivelacijom po visini, 3 anker vijka za košuljicu, 1 udarna potpora poklopca i 1 montažni element za ugaonu račvu.
Veliki montažni otvor pogodan za ugradnju pravougaone ugradne jedinice nominalne veličine 4.
Tehnički podaci
Dimenzije
| Dužina | 473 mm |
|---|---|
| Širina | 400 mm |
| Dimenzija A | 400 mm |
| Dimenzija a | 201 mm |
| Dimenzija h | 100 mm |
Tehnički podaci
| Poklopci | 1 |
|---|---|
| Nivelaciona oblast min. | 100 mm |
| Nivelaciona oblast maks. | 150 mm |
| Minimalna visina betonske košuljice | 100 |
| Namenjeno za podne kanale ispod betonske košuljice | ne |
| Namenjeno za zatvorene podne kanale | ne |
| Ugradni otvor za nazidnu kasetu | ne |
| Mogućnost ugradnje zaptivke | da |
| Odvojivo | ne |
| Podna ploča | ne |
| Sa izjednačavanjem potencijala | ne |
| Poklopac može da se skine | da |
| Preklopno pričvršćivanje poklopca | ne |
| Montažni otvor | za priključak za uređaje |
| Poklopac za montažni otvor | da |
| Sa pregradom | ne |
| Debljina materijala poklopca | 4 |
| Ugradni otvor za ugradnu jedinicu | kvadratno |
| Namenjeno za elastičnu fugu | ne |
| Sa ispustom | da |
| Broj montažnih otvora | 1 |
| Sa priključnim otvorom | da |
| Odgovara za otvorene podne kanale | da |
| Nominalna veličina za ugradne jedinice | 4 |
| Usaglašeno sa ROHS | izuzeto |
| Visina kanala min. | 100 mm |
| Visina kanala maks. | 150 mm |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Serija proizvoda | OKA Series |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 50,532 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 50,532 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
GES9 55U V 7011
7405037
kl. PJ: 1 Komad
1Komad
Komad
GES9 55U V 9011
7405039
kl. PJ: 1 Komad
1Komad
Komad
Br.art. 7405037
Podna kutija, kvadratna za visinu betonske košuljice 55 mmTip
GES9 55U V 7011
kl. PJ: 1 Komad
1Komad
Komad
Br.art. 7405039
Podna kutija, kvadratna za visinu betonske košuljice 55 mmTip
GES9 55U V 9011
kl. PJ: 1 Komad
1Komad
Komad
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (3)
Sertifikati (1)
Uputstva i pomoć (1)
Slike proizvoda (3)
Varijante
Tip
Dužina
Širina
Ugradni otvor za ugradnu jedinicu
Visina kanala min.
Visina kanala maks.
Br.art.
OKA-W A 10050 4
473
400
kvadratno
100
150
7424920
OKA-W A 10050 4
Br.art.
7424920
Dužina
473
Širina
400
Ugradni otvor za ugradnu jedinicu
kvadratno
Visina kanala min.
100
Visina kanala maks.
150
