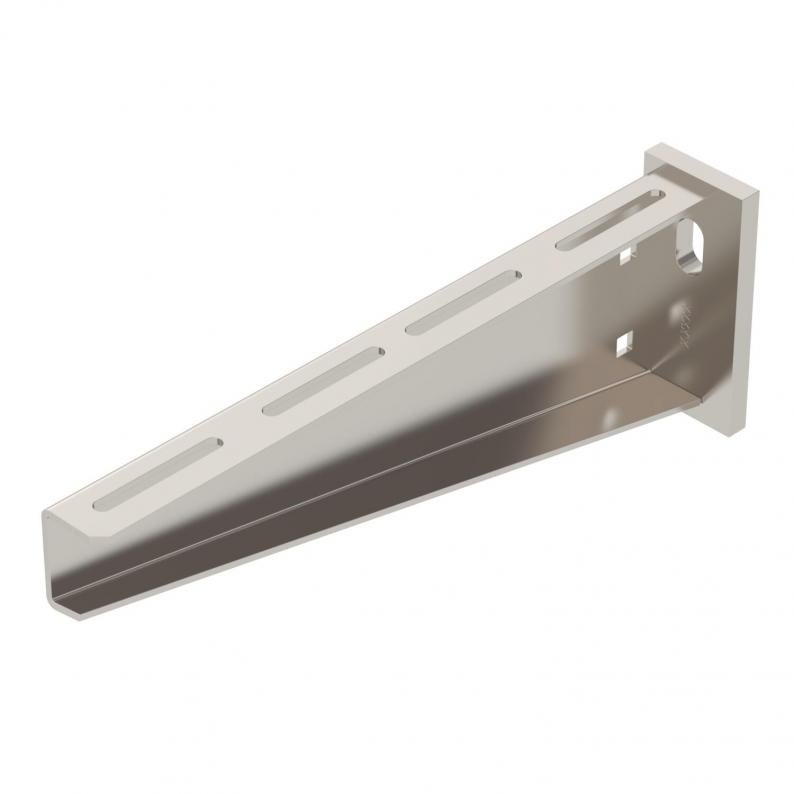

Zidna i konzola nosača AW 55 A2
Tip AW 55 31 A2
Br.art. 6443067
EAN 4012196441495
Br.art. / Tip
Širina
F u kN
kl. PJ: 1 Komad
1Komad
Komad
Opis
Zidna konzola i konzola nosača za velika opterećenja sa zavarenom čeonom pločom.
Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću šestouglog vijka kroz obe stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike!
Tehnički podaci

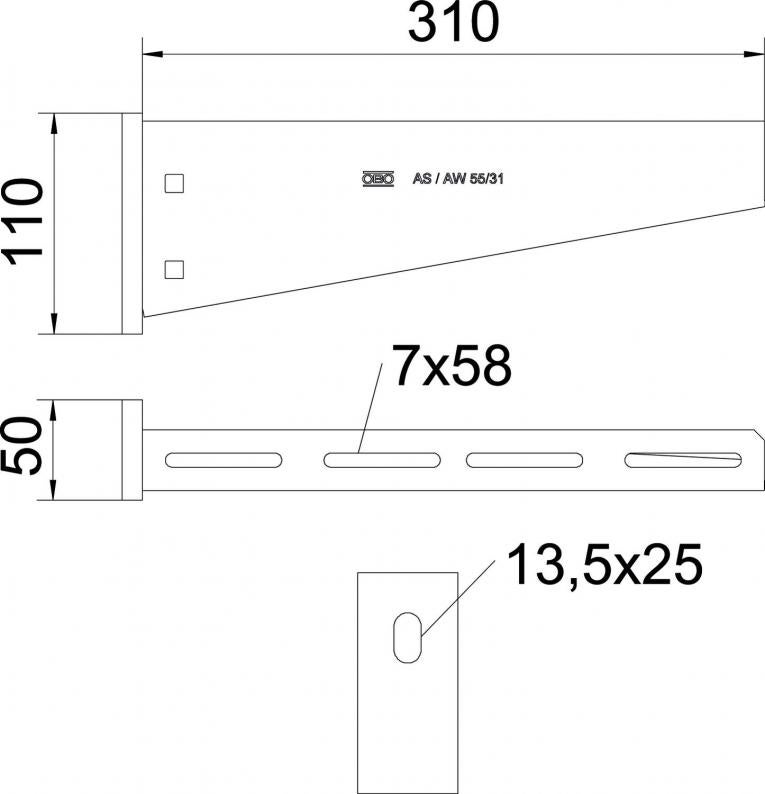

Dimenzije
| Dužina | 50 mm |
|---|---|
| Širina | 310 mm |
| Visina | 110 mm |
| Dimenzija A | 50 mm |
| Dimenzija B | 310 mm |
| Dimenzija H | 110 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Nerđajući čelik, nagrižen | da |
| Oblast ugla min. | 90 mm |
| Oblast ugla maks. | 90 mm |
| Prečnik rupe | 13,5 mm |
| Varijanta | Zidna i konzola nosača |
| Usaglašeno sa ROHS | da |
| F u kN | 5,5 kN |
| Dimenzija | B310mm |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4301 |
| Boja | oplemenjeni čelik |
| Serija proizvoda | AW 55 Series |
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Kriva opterećenja sa dužinama konzole u mm
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 6,7905 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 6,7905 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Br.art. 6406138
Torban vijak sa kombinovanom navrtkom A2Tip
FRSB 6x12 A2
kl. PJ: 100 Komad
100Komad
Komad
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (5)
Uputstva i pomoć (2)
Slike proizvoda (2)
Varijante
Tip
Širina
F u kN
Boja
Br.art.
AW 55 21 A2
210
5,5
oplemenjeni čelik
6443063
AW 55 31 A2
310
5,5
oplemenjeni čelik
6443067
AW 55 41 A2
410
5,5
oplemenjeni čelik
6443071
AW 55 51 A2
510
5,5
oplemenjeni čelik
6443075
AW 55 61 A2
610
5,5
oplemenjeni čelik
6443079
AW 55 71 A2
710
5,5
oplemenjeni čelik
6443083
