Lestvičasti nosač kablova SLCS 110, 3 m C30 FT 3000 | 400 | 2 | ne

Lestvičasti nosač kablova SLCS 110, 3 m C30 FT

Br.art. 6207306 | EAN 4012196431878

Br.art. / Tip

Dužina	3000 mm

Širina

Debljina stranice	2 mm

Održavanje funkcionalnosti	ne

Opis proizvoda

Opis proizvoda

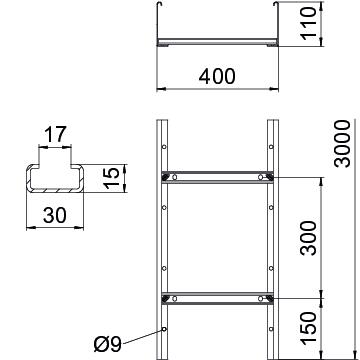

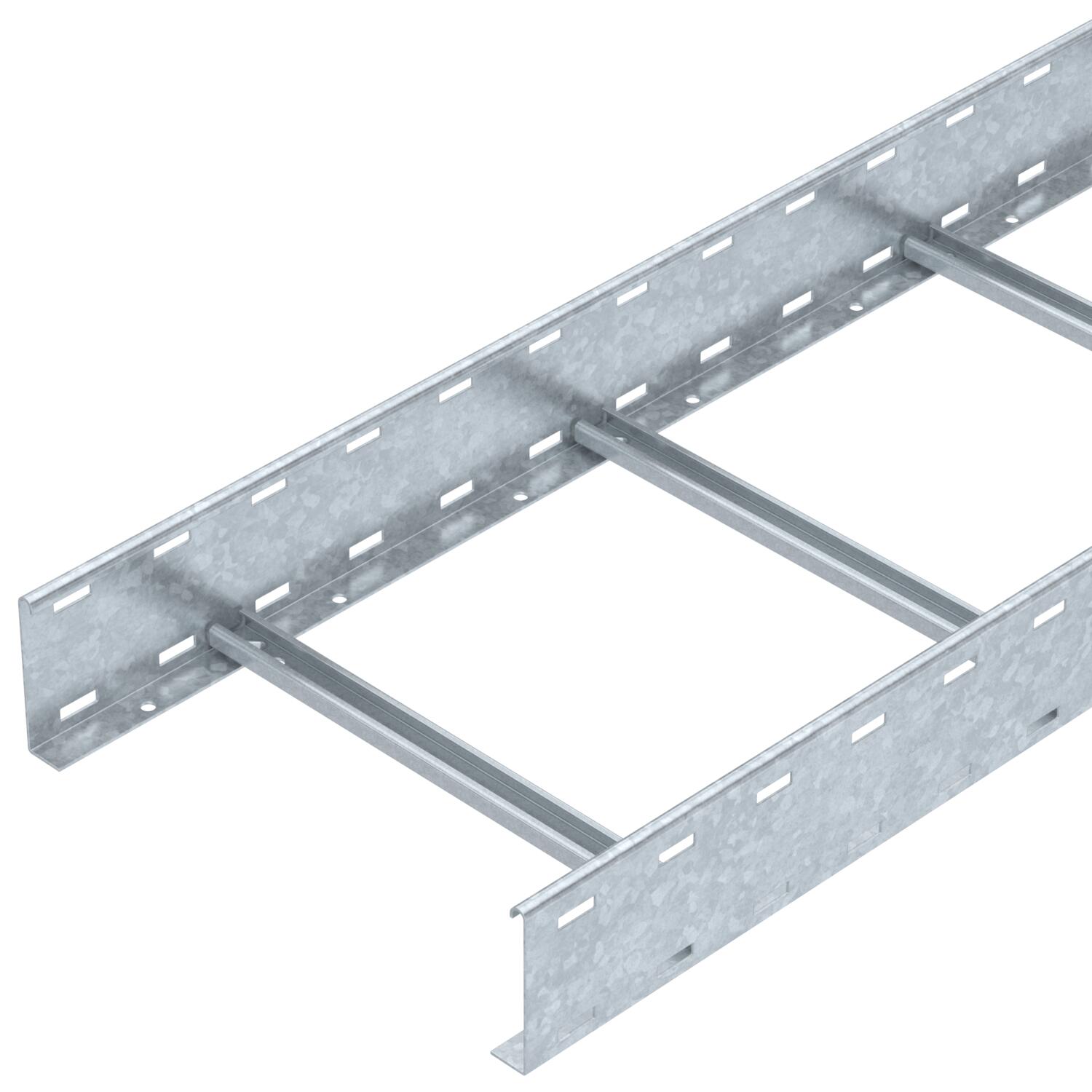

Lestvičasti nosač kablova bočne visine 110 mm sa zavarenom, ka gore otvorenom C30-profil prečkom. Savijena bočna strana radi pojačanja i kao zaštita ivica. Pričvršćivanje na konzolu izvodi se sa steznim komadima tipa LKS 40. Mera proreza prečke iznosi 16,5 mm, odgovarajuća lučna obujmica je tipa 2056.
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	cink
CO2 otisak (GWP) od kolevke do kapije	12,7155 kg CO2e / 1 Metar
Debljina stranice	2 mm
Dimenzija	110x400x3000
Dimenzija B	400 mm
Dimenzija proreza prečke	17,00
Dužina	3000 mm
Izvedba-za velike raspone	ne
Korisni presek	360 cm²
Korisni presek	36000 mm²
Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem

Pričvršćivanje pregrade	zavareno
Rastojanje među konzolama 2,0m	4 kN/m
Rastojanje među konzolama 2,5m	3 kN/m
Rastojanje među konzolama 3,0m	2,3 kN/m
Rastojanje među konzolama 3,5m	1,6 kN/m
Rastojanje među konzolama 4,0m	1 kN/m
Rastojanje među konzolama 4,5m	0,83 kN/m
Rastojanje među konzolama 5,0m	0,7 kN/m
Rastojanje među konzolama 6,0m	0,25 kN/m
Rastojanje među prečkama	300 mm
Širina	400 mm
Varijanta bočne stranice	ravan profil
Varijanta prečki	Profil pun
Visina	110 mm

Tehnički podaci

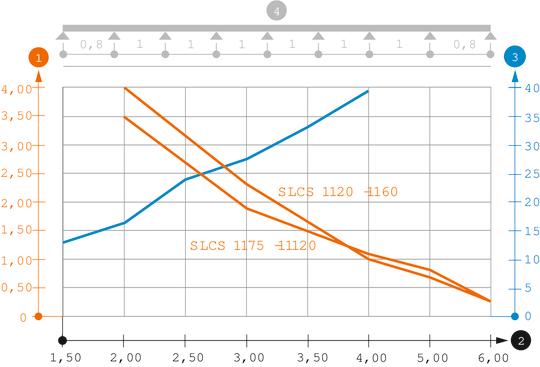

Dijagram opterećenja lestvičastog nosača kablova SLCS 110

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Debljina stranice	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	ne	6207306	m	3 m
SLCS 1175 3 FT	3000 mm	750 mm	2 mm	ne	6207314	m	3 m
SLCS 1190 3 FT	3000 mm	900 mm	2 mm	ne	6207318	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Brza spojnica FT	LVG 110 FT	6216548	Komad	10 Komad

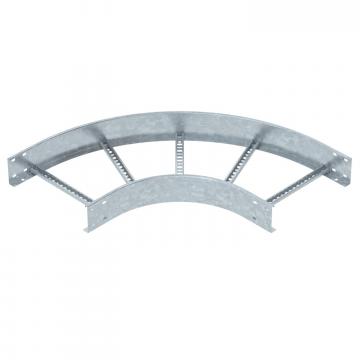

Krivina 90° 110 FT	LB 90 1140 R3 FT	6225146	Komad	1 Komad
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m
Odlivni lim FT	LAB 40 FT	6220452	Komad	1 Komad
