Lestvičasti nosač kablova SLCS 110, 3 m C30 FT
Br.art. 6207314 | EAN 4012196431915
- Opis proizvoda
-

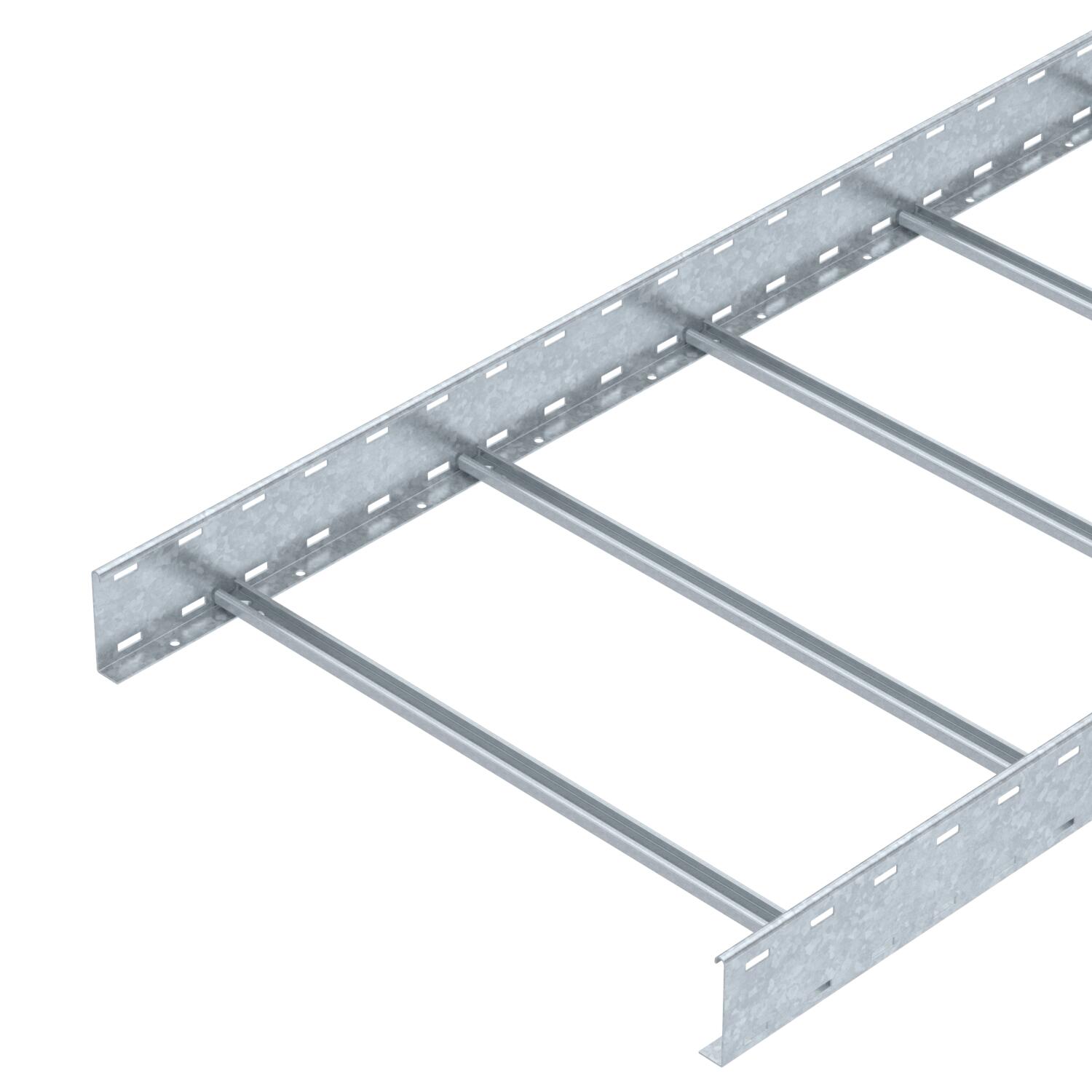

Opis proizvodaLestvičasti nosač kablova bočne visine 110 mm sa zavarenom, ka gore otvorenom C30-profil prečkom. Savijena bočna strana radi pojačanja i kao zaštita ivica. Pričvršćivanje na konzolu izvodi se sa steznim komadima tipa LKS 40. Mera proreza prečke iznosi 16,5 mm, odgovarajuća lučna obujmica je tipa 2056.
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.
-
- Tehnički podaci
-
Tehnički podaci
Bočne perforacije da Boja cink CO2 otisak (GWP) od kolevke do kapije 14,6937 kg CO2e / 1 Metar Debljina stranice 2 mm Dimenzija 110x750x3000 Dimenzija B 750 mm Dužina 3000 mm Izvedba-za velike raspone ne Korisni presek 675 cm² Korisni presek 67500 mm² Materijal Čelik Nerđajući čelik, nagrižen ne Održavanje funkcionalnosti ne Površina vruće pocinkano utapanjem Pričvršćivanje pregrade zavareno Rastojanje među konzolama 2,0m 3,5 kN/m Rastojanje među konzolama 3,0m 1,9 kN/m Rastojanje među konzolama 4,0m 1 kN/m Rastojanje među konzolama 5,0m 0,8 kN/m Rastojanje među konzolama 6,0m 0,25 kN/m Rastojanje među prečkama 300 mm Širina 750 mm Varijanta bočne stranice ravan profil Varijanta prečki Profil pun Visina 110 mm Tehnički podaci
Dijagram opterećenja lestvičastog nosača kablova SLCS 110
-
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
-
Rastojanje između oslonaca u m
-
Defleksija nosača kablova u mm uz dozvoljenih kN/m
-
Šema opterećenja prilikom testiranja
-
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
-
Kriva defleksije stranice u zavisnosti od potpornog raspona
-
