Lestvičasti nosač kablova SLCS 110, 3 m C30 FT 3000 | 800 | 2 | ne

Lestvičasti nosač kablova SLCS 110, 3 m C30 FT

Br.art. 6207316 | EAN 4012196431922

Br.art. / Tip

Dužina	3000 mm

Širina

Debljina stranice	2 mm

Održavanje funkcionalnosti	ne

Opis proizvoda

Opis proizvoda

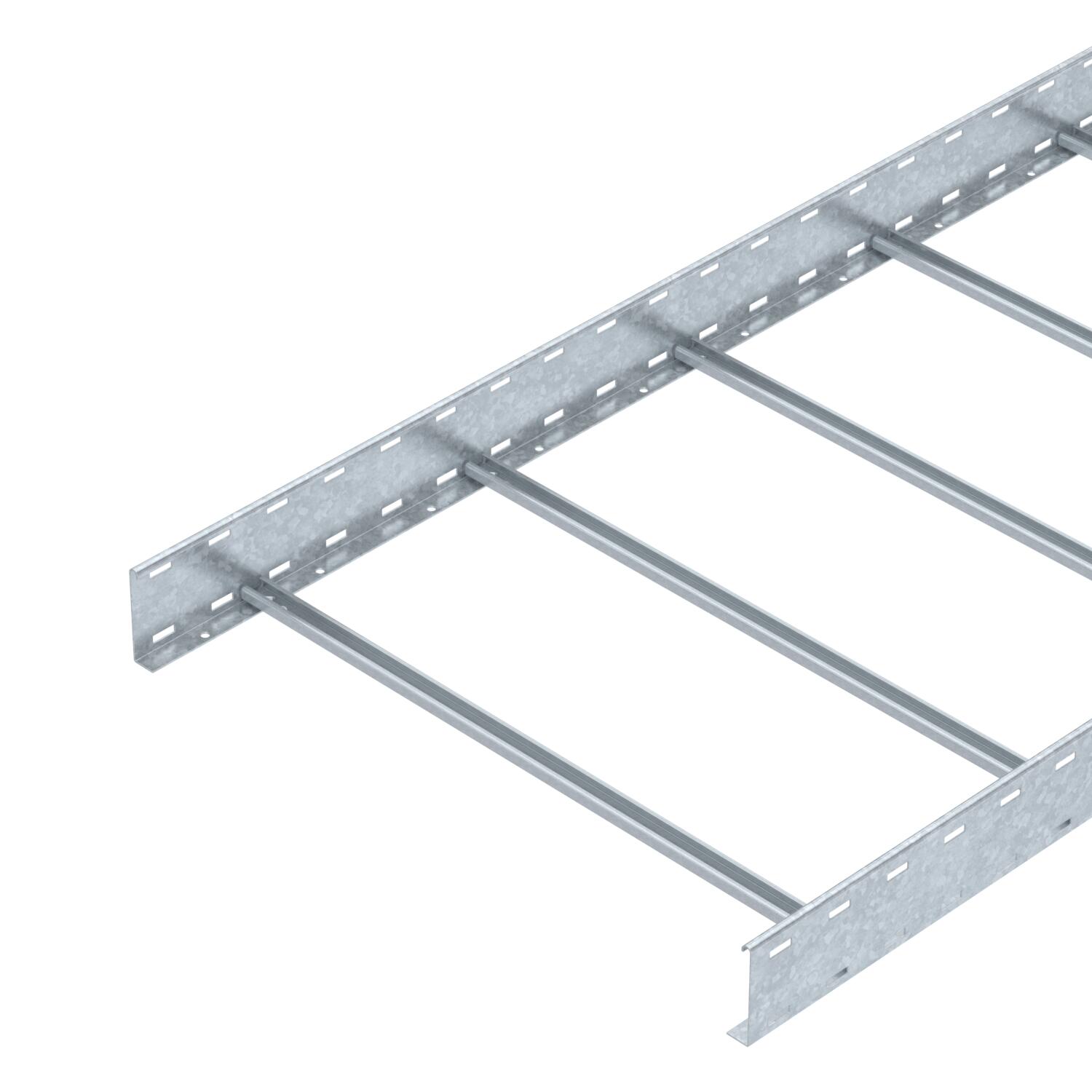

Lestvičasti nosač kablova bočne visine 110 mm sa zavarenom, ka gore otvorenom C30-profil prečkom. Savijena bočna strana radi pojačanja i kao zaštita ivica. Pričvršćivanje na konzolu izvodi se sa steznim komadima tipa LKS 40. Mera proreza prečke iznosi 16,5 mm, odgovarajuća lučna obujmica je tipa 2056.
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	cink
CO2 otisak (GWP) od kolevke do kapije	15,0328 kg CO2e / 1 Metar
Debljina stranice	2 mm

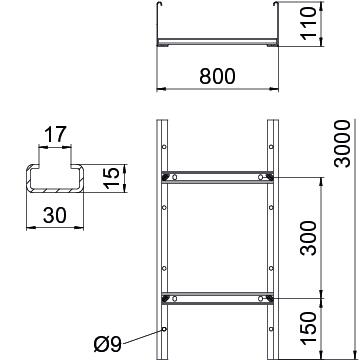

Dimenzija	110x800x3000
Dimenzija B	800 mm
Dužina	3000 mm
Izvedba-za velike raspone	ne
Korisni presek	720 cm²
Korisni presek	72000 mm²
Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne

Površina	vruće pocinkano utapanjem
Pričvršćivanje pregrade	zavareno
Rastojanje među konzolama 2,0m	3,5 kN/m
Rastojanje među konzolama 3,0m	1,9 kN/m
Rastojanje među konzolama 4,0m	1 kN/m
Rastojanje među konzolama 5,0m	0,8 kN/m
Rastojanje među konzolama 6,0m	0,25 kN/m
Rastojanje među prečkama	300 mm
Širina	800 mm
Varijanta bočne stranice	ravan profil
Varijanta prečki	Profil pun
Visina	110 mm

Tehnički podaci

Dijagram opterećenja lestvičastog nosača kablova SLCS 110

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Debljina stranice	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	ne	6207306	m	3 m
SLCS 1175 3 FT	3000 mm	750 mm	2 mm	ne	6207314	m	3 m
SLCS 1180 3 FT	3000 mm	800 mm	2 mm	ne	6207316	m	3 m
SLCS 1190 3 FT	3000 mm	900 mm	2 mm	ne	6207318	m	3 m
