Nosač kablova RKS-Magic® 60 FT 3050 | 500 | 60 | 1 | ne | cink | Čelik | vruće pocinkano utapanjem

Nosač kablova RKS-Magic® 60 FT

Br.art. 6047720 | EAN 4012195903963

Br.art. / Tip

Dužina	3050 mm

Širina

Visina	60 mm

Debljina lima	1 mm

Održavanje funkcionalnosti

Boja	cink

Materijal	Čelik

Površina	vruće pocinkano utapanjem

Opis proizvoda

Opis proizvoda

Perforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina perforiranog nosača kablova iznosi 3.000 mm.

Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.

Perforacija za direktno kačenje navoja šipke ima prečnik od 11 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.

Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	cink
Debljina lima	1 mm
Dimenzija	60x500x3050
Izvedba-za velike raspone	ne
Korisna dužina	3000 mm
Korisni presek	29800 mm²
Korisni presek	298 cm²
Magnetna zaštita bez poklopca	20 dB
Magnetna zaštita sa poklopcem	50 dB
Materijal	Čelik

Montažna perforacija u podu	da
NATO otvor	ne
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Podna perforacija	1,00
Površina	vruće pocinkano utapanjem
Sa poklopcem	ne
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

Dimenzije

Dimenzija B	500 mm
Dimenzija t	300 mm
Dimenzija x	400 mm
Dimenzija y	450 mm
Dužina	10 ft

Dužina	3050 mm
Širina	500 mm
Visina	60 mm
Visina	2 in

Zaťaženie

NEMA klasa opterećenja	8AA
Rastojanje među konzolama 1,0m	2,1 kN/m
Rastojanje među konzolama 1,5m	1,35 kN/m

Rastojanje među konzolama 2,0m	0,9 kN/m
Rastojanje među konzolama 2,5m	0,6 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	11,9302 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	11,9302 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

Dijagram opterećenja za nosač kablova tipa RKSM 60

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Debljina lima	Održavanje funkcionalnosti	Boja	Materijal	Površina	Br.art.	Količina	malo pakovanje
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	da	cink	Čelik	vruće pocinkano utapanjem	6047612	m	3 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	da	cink	Čelik	vruće pocinkano utapanjem	6047631	m	3 m
RKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	ne	cink	Čelik	vruće pocinkano utapanjem	6047736	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	da	cink	Čelik	vruće pocinkano utapanjem	6047639	m	3 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	da	cink	Čelik	vruće pocinkano utapanjem	6047655	m	3 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	da	cink	Čelik	vruće pocinkano utapanjem	6047690	m	3 m
RKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	ne	cink	Čelik	vruće pocinkano utapanjem	6047720	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac sa obrtnom bravom FT	DRL 500 FT	6051448	m	3 m

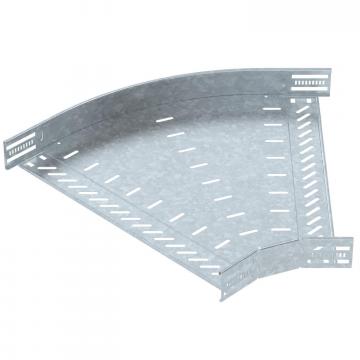

Krivina 45° 60 FT	RB 45 650 FT	6036140	Komad	1 Komad

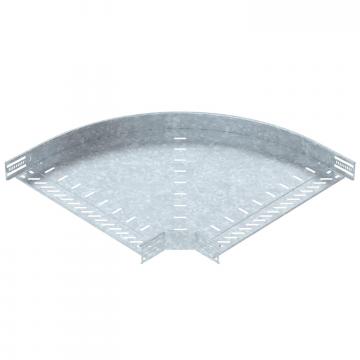

Krivina 90° 60 FT	RB 90 650 FT	6036600	Komad	1 Komad

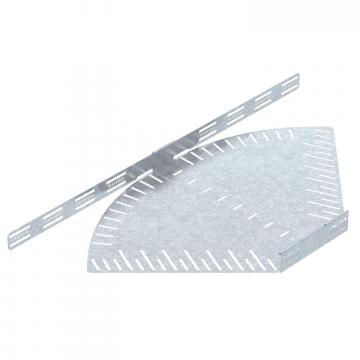

Krivina sa podesivim uglom 60 FT	RB W 650 FT	6037130	Komad	1 Komad

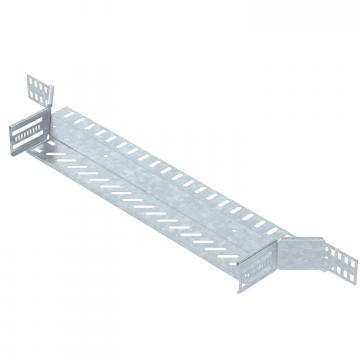

Dogradni razdvojni element 60 FT	RAA 650 FT	6042221	Komad	1 Komad

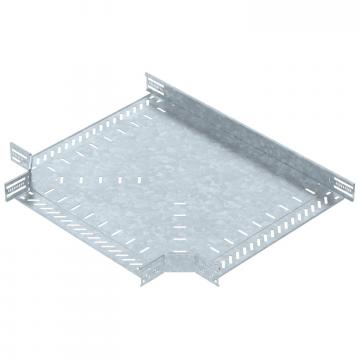

T-komad 60 FT	RT 650 FT	6038140	Komad	1 Komad
Poklopac sa obrtnom bravom DD	DRL 500 DD	6052718	m	3 m
Pregrada 60 DD	TSG 60 DD	6062327	m	3 m

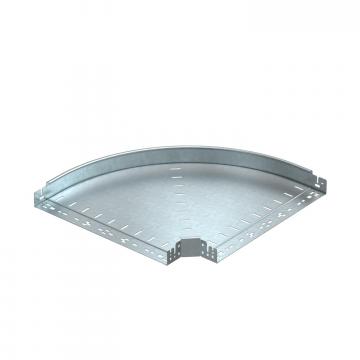

Krivina 90° Magic 60 FT	RBM 90 650 FT	6041160	Komad	1 Komad
