Zidna i konzola nosača MWAG 12 FS
Br.art. 6424600 | EAN 4012196324736
- Opis proizvoda
-

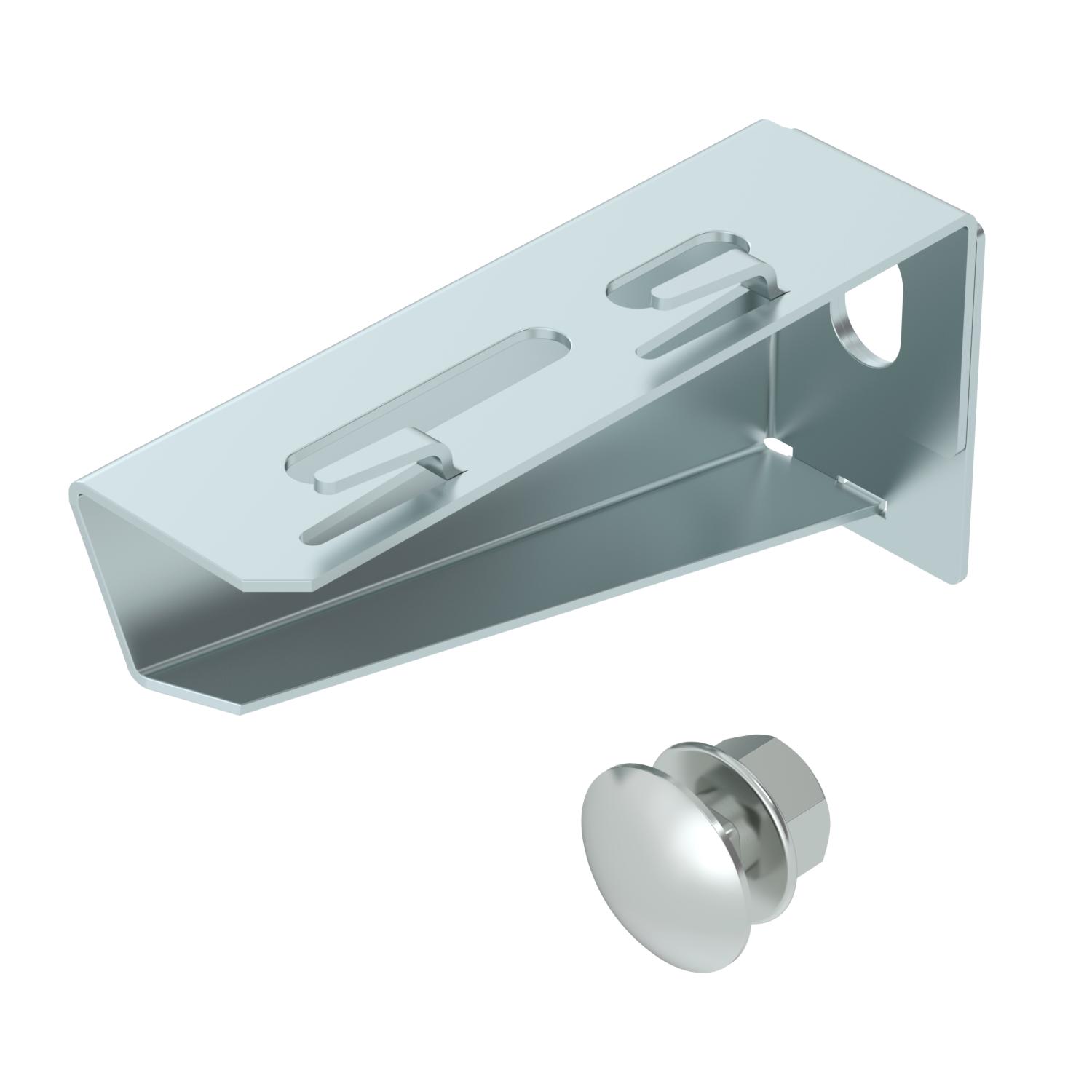

Opis proizvodaZidne i konzole nosača za mala opterećenja zakošene konstrukcije za pričvršćivanje mrežastih nosača kablova bez upotrebe vijaka.
Zajedno sa vijkom M10x25 za pričvršćivanje na U-nosače.
-
- Tehnički podaci
-
Tehnički podaci
Boja cink Dimenzija B110mm F u kN 1,2 kN Materijal Čelik Nerđajući čelik, nagrižen ne Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti ne Površina hladno pocinkovano Prečnik rupe 11 mm Serija proizvoda MWA Series Usaglašeno sa ROHS da Varijanta Zidna i konzola nosača za širinu maks. 100 mm za širinu min. 100 Dimenzije

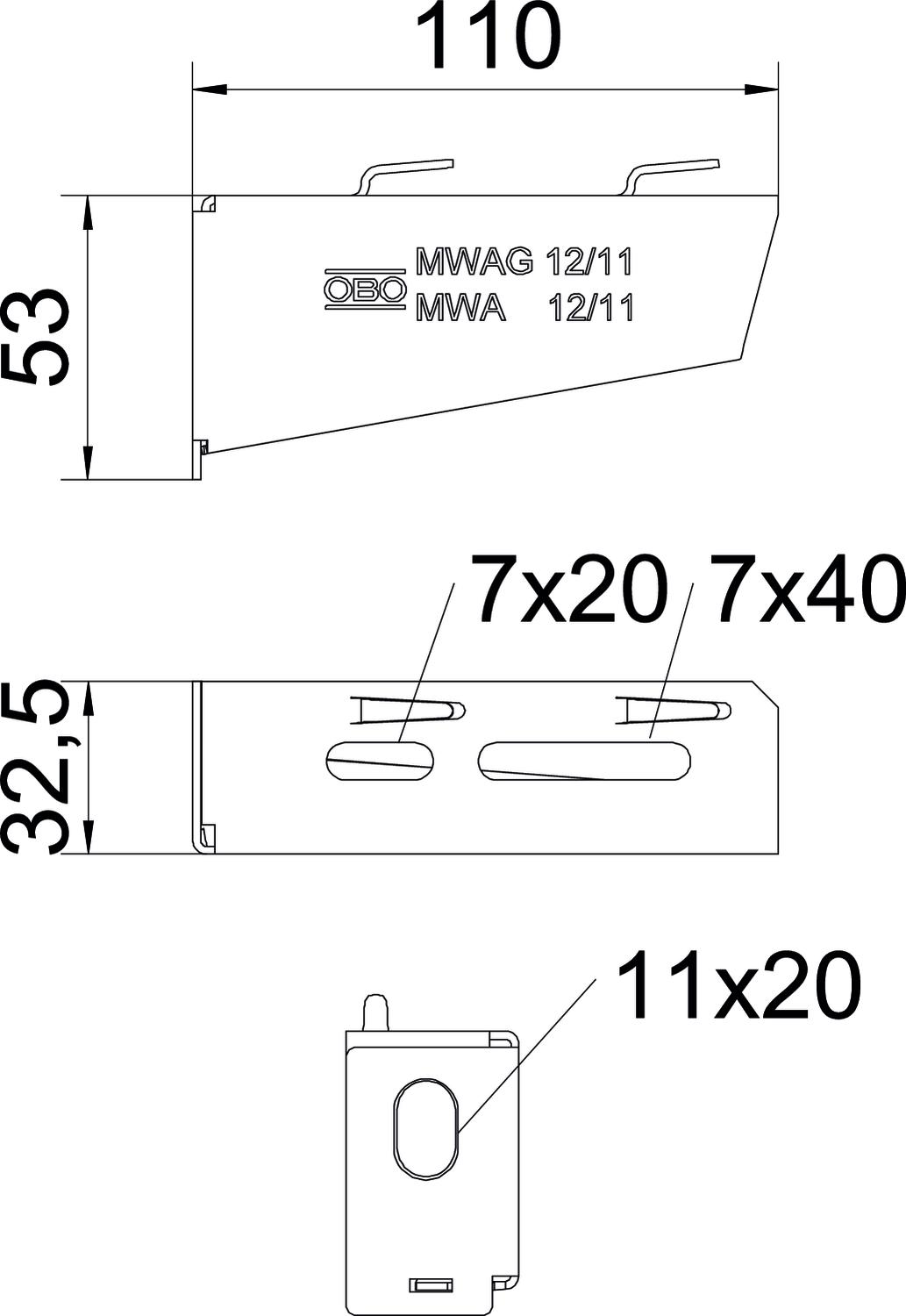

Dimenzija A 32,5 mm Dimenzija B 110 mm Dimenzija H 53 mm Dužina 32,5 mm Širina 110 mm Visina 53 mm CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolevke do kapije 0,4701 kg CO2e / 1 Komad CO₂ Footprint (GWP) 0,4701 kg CO₂e Declared Unit Units Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Tehnički podaci
Dijagram opterecenja Konzola tipa MWAG 12
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Torban vijak F
FRSB 6x12 F 6406122 100 Komad - Preuzimanja
-
