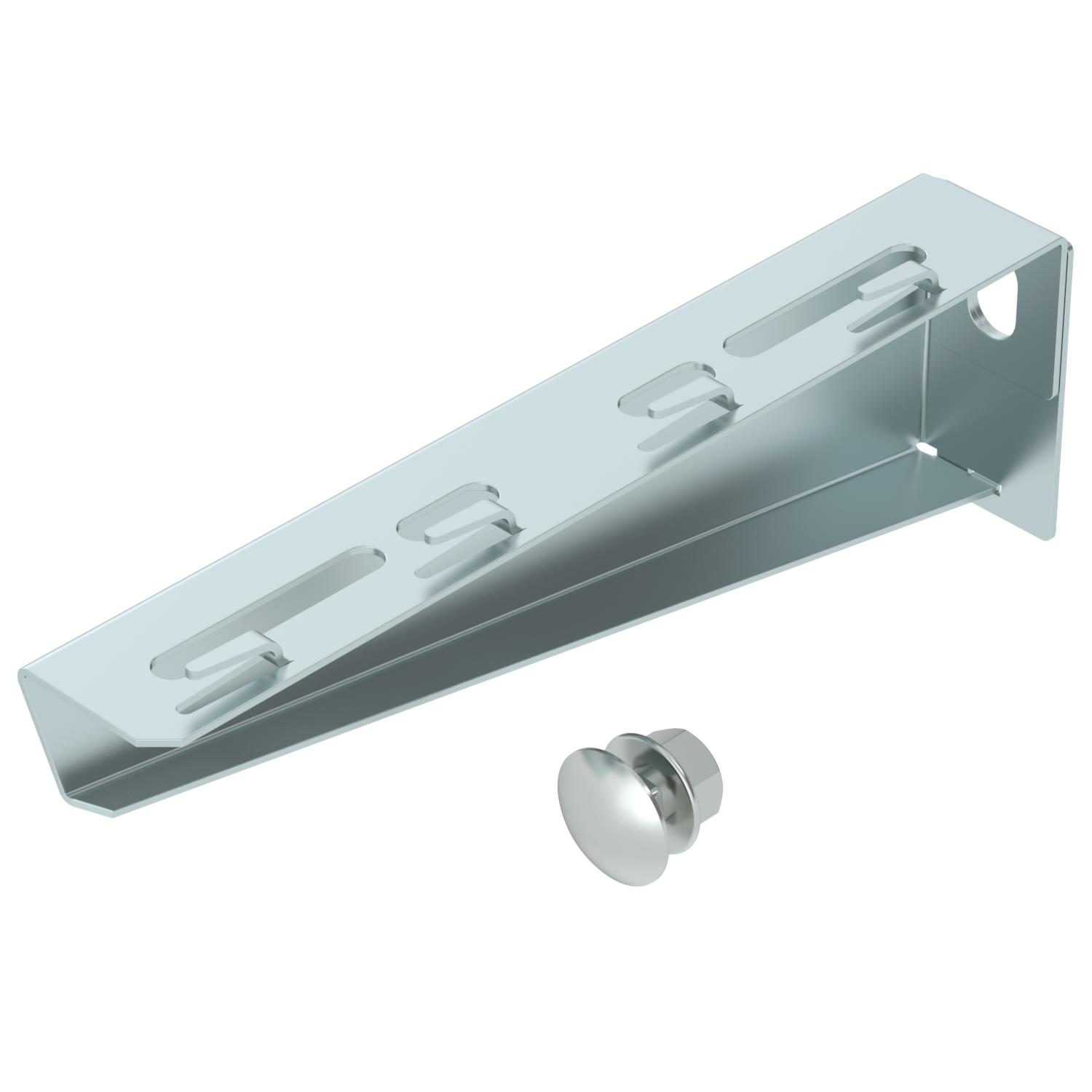

Zidna i konzola nosača MWAG 12 FS
Br.art. 6424608 | EAN 4012196325030
- Opis proizvoda
-
Opis proizvodaZidne i konzole nosača za mala opterećenja zakošene konstrukcije za pričvršćivanje mrežastih nosača kablova bez upotrebe vijaka.
Zajedno sa vijkom M10x25 za pričvršćivanje na U-nosače.
-
- Tehnički podaci
-
Tehnički podaci
Boja cink Dimenzija B210mm F u kN 1,2 kN Materijal Čelik Nerđajući čelik, nagrižen ne Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti ne Površina hladno pocinkovano Prečnik rupe 11 mm Serija proizvoda MWA Series Usaglašeno sa ROHS da Varijanta Zidna i konzola nosača za širinu maks. 200 mm za širinu min. 200 Dimenzije

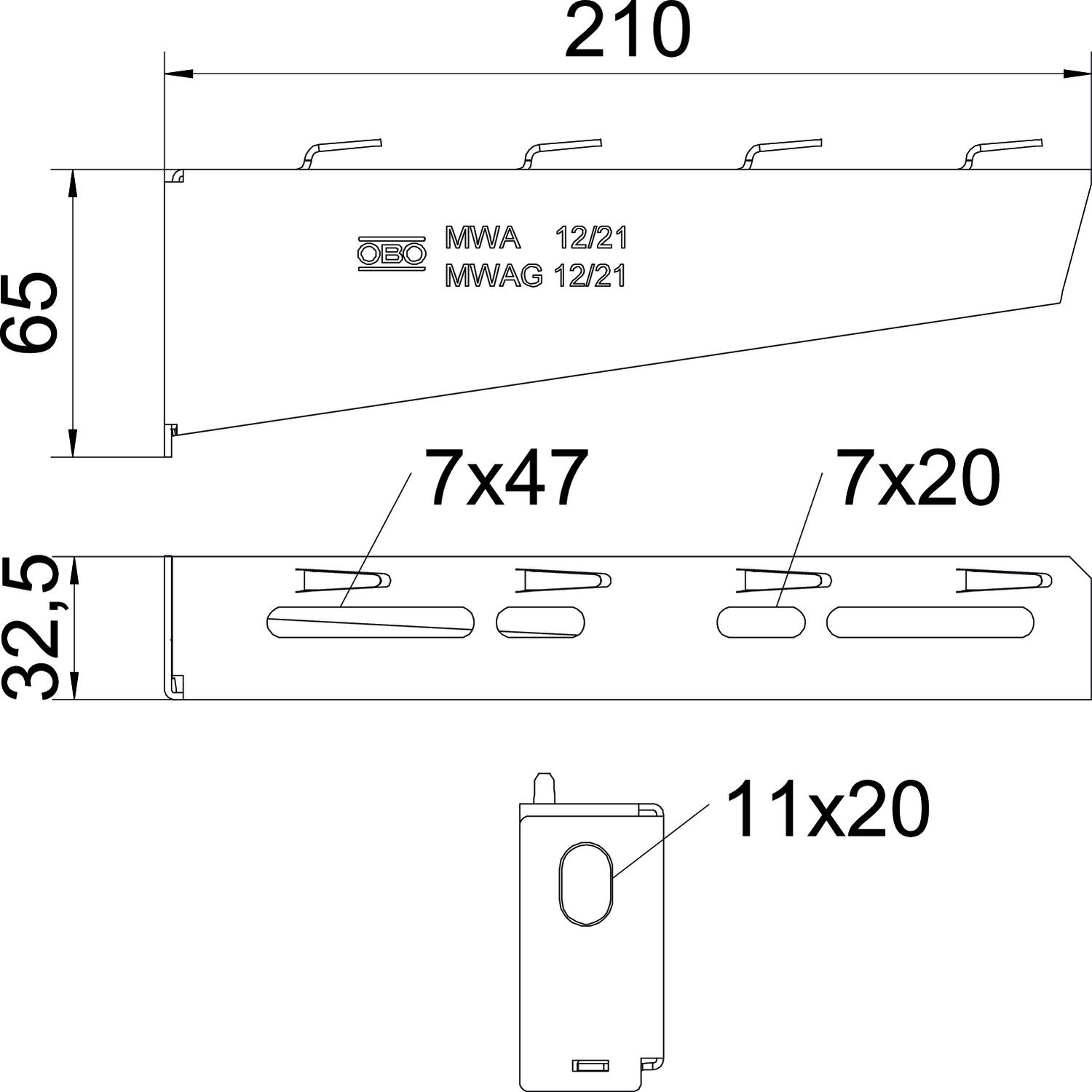

Dimenzija A 32,5 mm Dimenzija B 210 mm Dimenzija H 65 mm Dužina 32,5 mm Širina 210 mm Visina 65 mm CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolevke do kapije 0,7514 kg CO2e / 1 Komad CO₂ Footprint (GWP) 0,7514 kg CO₂e Declared Unit Units Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Tehnički podaci
Dijagram opterecenja Konzola tipa MWAG 12
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Torban vijak F
FRSB 6x12 F 6406122 100 Komad - Preuzimanja
-
Informativni list MWAG 12 21 FS / 6424608 , 0.29MB , pdfEU izjava o usaglašenosti MWAG 12 21 FS / 6424608 , 0.13MB , pdfUK Izjava o usaglašenosti MWAG 12 21 FS / 6424608 , 0.09MB , pdfREACH Izjava o usaglašenosti MWAG 12 21 FS / 6424608 , 0.12MB , pdfRoHS Izjava o usaglašenosti MWAG 12 21 FS / 6424608 , 0.12MB , pdfDeklaracija o ekološkim proizvodima (EPD) MWAG 12 21 FS / 6424608 , 2.03MB , pdfPomoć za izbor GR-Magic® , 2.00MB , pdfUputstvo za montažu General information on the mounting , 2.65MB , pdf
