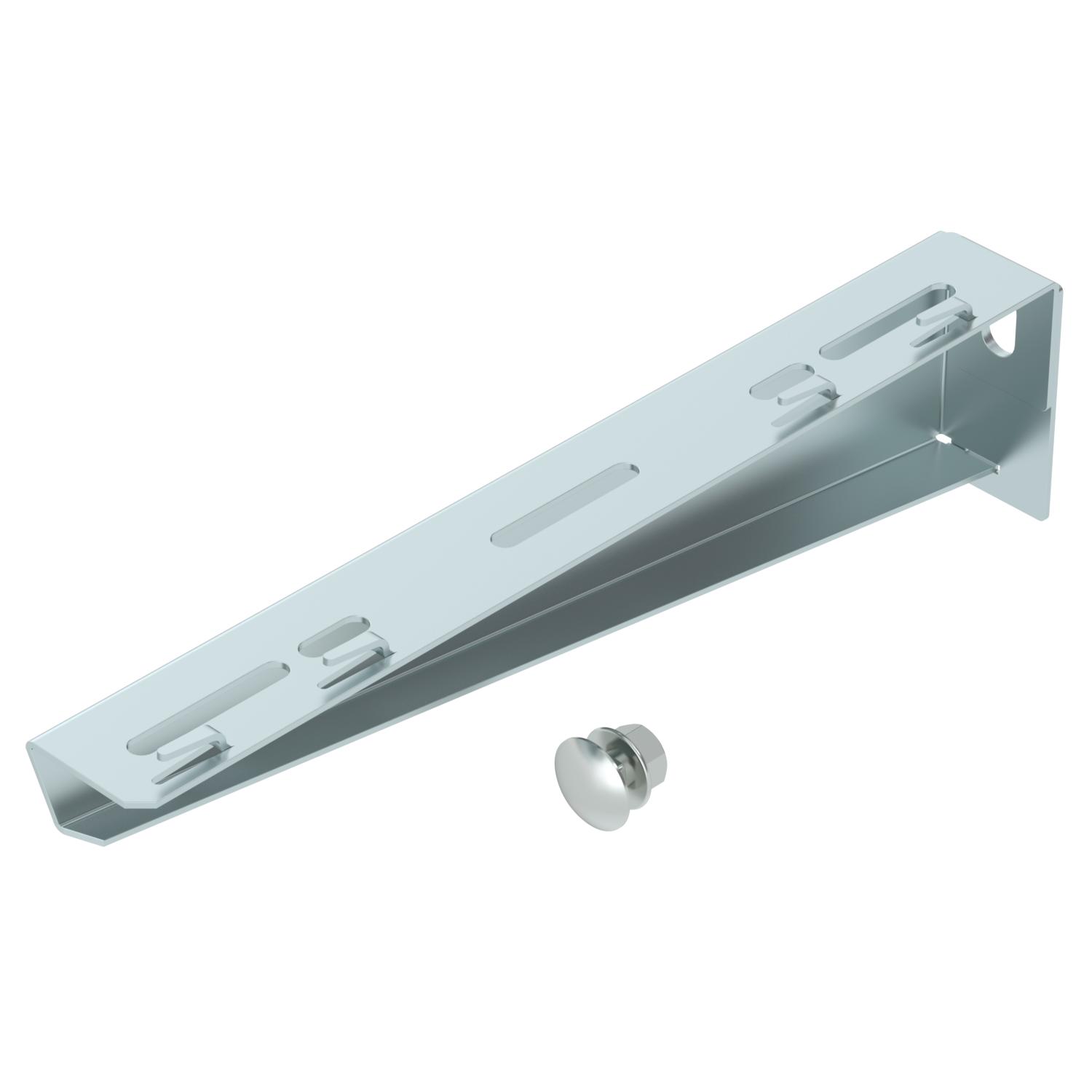

Zidna i konzola nosača MWAG 12 FS
Br.art. 6424616 | EAN 4012196325337
- Opis proizvoda
-
Opis proizvodaZidne i konzole nosača za mala opterećenja zakošene konstrukcije za pričvršćivanje mrežastih nosača kablova bez upotrebe vijaka.
Zajedno sa vijkom M10x25 za pričvršćivanje na U-nosače.
-
- Tehnički podaci
-
Tehnički podaci
Boja cink Dimenzija B310mm F u kN 1,2 kN Materijal Čelik Nerđajući čelik, nagrižen ne Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti ne Površina hladno pocinkovano Prečnik rupe 11 mm Serija proizvoda MWA Series Usaglašeno sa ROHS da Varijanta Zidna i konzola nosača za širinu maks. 300 mm za širinu min. 300 Dimenzije

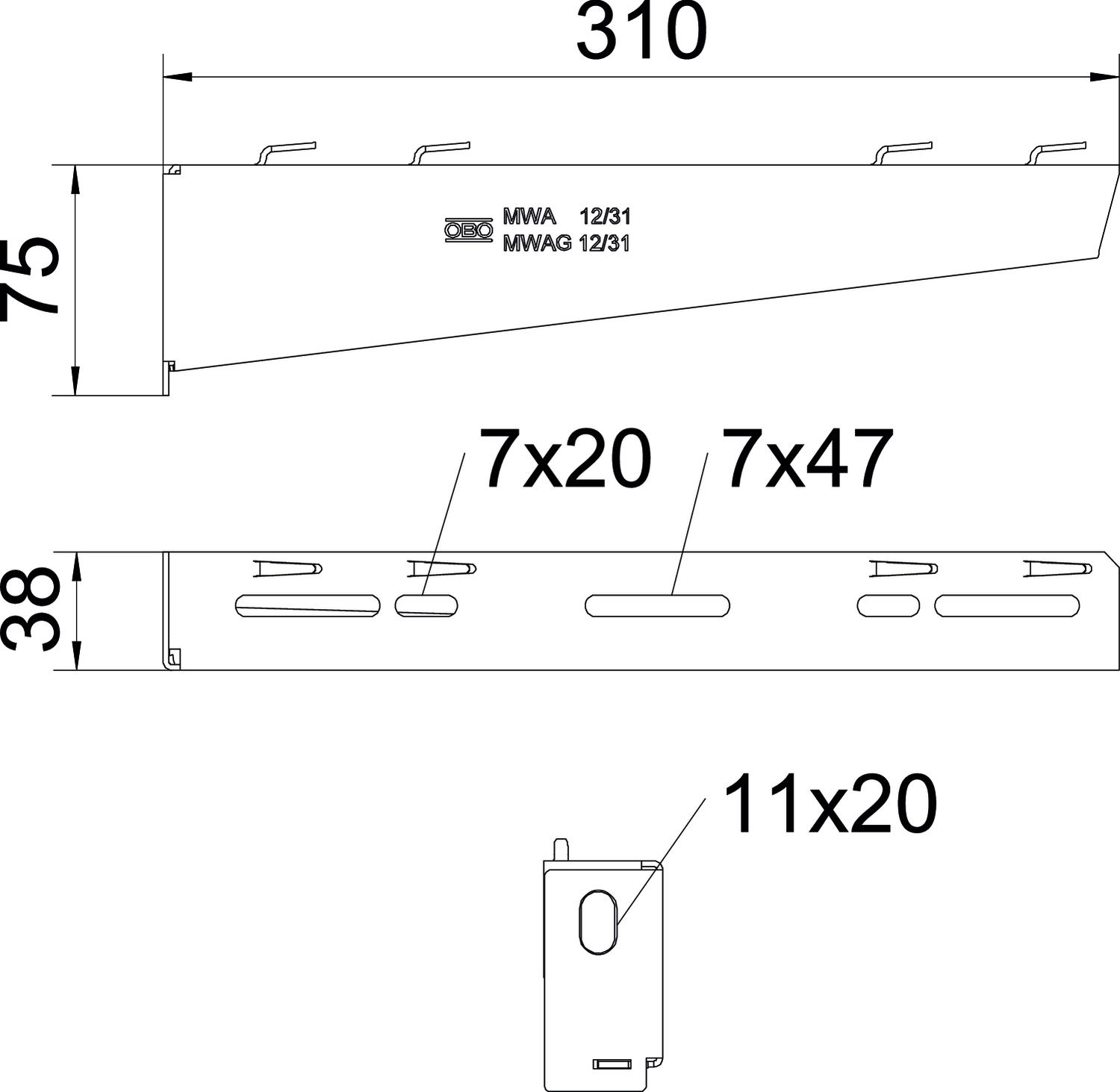

Dimenzija A 38,5 mm Dimenzija B 310 mm Dimenzija H 75 mm Dužina 38,5 mm Širina 12 in Širina 310 mm Visina 75 mm Visina 2,95 in CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolevke do kapije 1,3812 kg CO2e / 1 Komad CO₂ Footprint (GWP) 1,3812 kg CO₂e Declared Unit Units Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Tehnički podaci
Dijagram opterecenja Konzola tipa MWAG 12
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Torban vijak F
FRSB 6x12 F 6406122 100 Komad - Preuzimanja
-
Informativni list MWAG 12 31 FS / 6424616 , 0.28MB , pdfEU izjava o usaglašenosti MWAG 12 31 FS / 6424616 , 0.13MB , pdfUK Izjava o usaglašenosti MWAG 12 31 FS / 6424616 , 0.09MB , pdfREACH Izjava o usaglašenosti MWAG 12 31 FS / 6424616 , 0.12MB , pdfRoHS Izjava o usaglašenosti MWAG 12 31 FS / 6424616 , 0.12MB , pdfDeklaracija o ekološkim proizvodima (EPD) MWAG 12 31 FS / 6424616 , 2.03MB , pdfPomoć za izbor GR-Magic® , 2.00MB , pdfUputstvo za montažu General information on the mounting , 2.65MB , pdf
