Nosač kablova RKS-Magic® 35 FS 3050 | 100 | 35 | 0,75 | ne | cink | Čelik | hladno pocinkovano

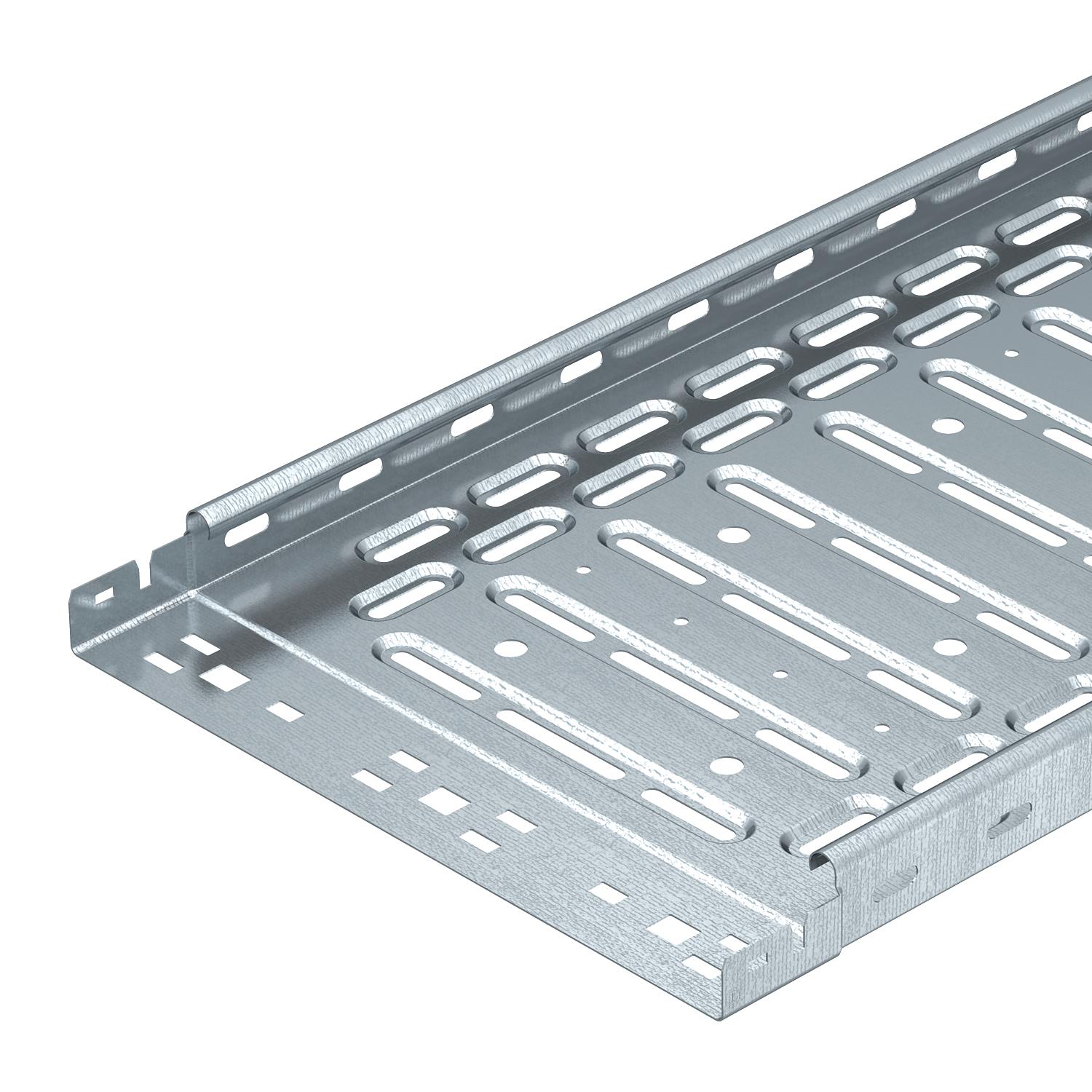

Nosač kablova RKS-Magic® 35 FS

Br.art. 6047417 | EAN 4012195390848

Br.art. / Tip

Dužina	3050 mm

Širina

Visina	35 mm

Debljina lima	0,75 mm

Održavanje funkcionalnosti	ne

Boja	cink

Materijal	Čelik

Površina	hladno pocinkovano

Opis proizvoda

Opis proizvoda

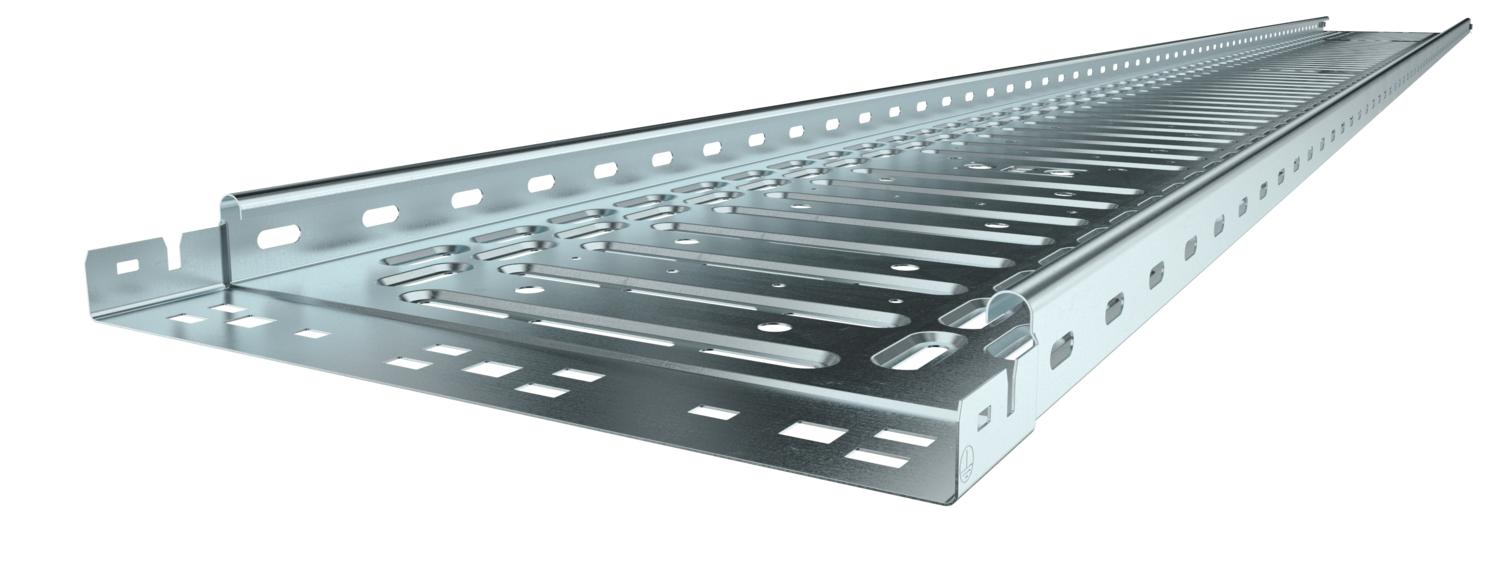

Perforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina perforiranog nosača kablova iznosi 3.000 mm.

Perforirani nosač kablova raspolaže neprekidnim bočnim perforacijama 7 x 20 mm za instalaciju dodatnih spojnih i montažnih komponenti.

Perforacije za direktno kačenje navojnom šipkom su prečnika 11 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.

Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	cink
Debljina lima	0,03 in
Debljina lima	0,75 mm
Dimenzija	35x100x3050
Izvedba-za velike raspone	ne
Korisna dužina	3000 mm
Korisni presek	33 cm²
Korisni presek	3300 mm²
Magnetna zaštita bez poklopca	20 dB
Magnetna zaštita sa poklopcem	50 dB

Materijal	Čelik
Montažna perforacija u podu	da
NATO otvor	ne
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Podna perforacija	1
Površina	hladno pocinkovano
Sa poklopcem	ne
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

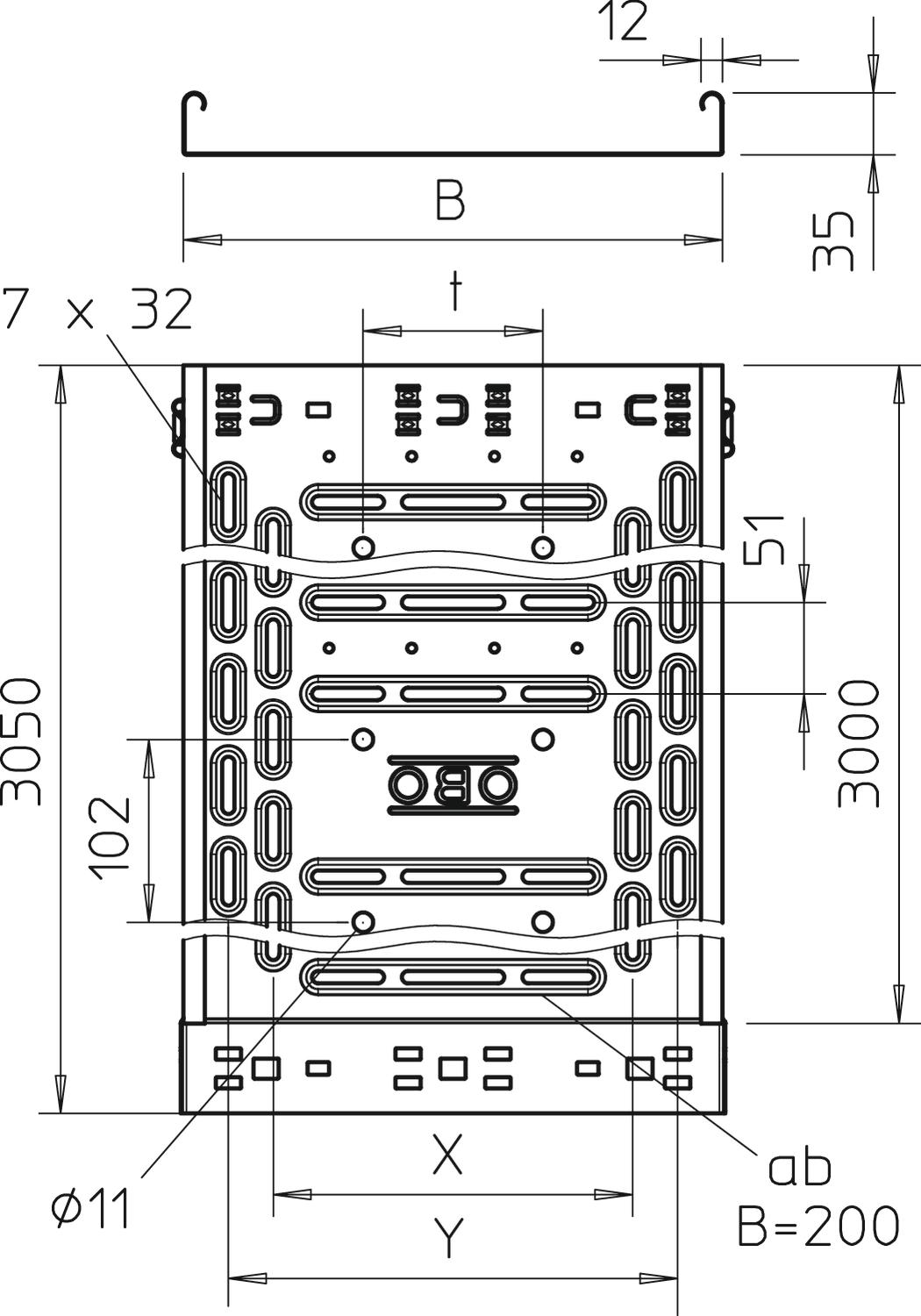

Dimenzije

Dimenzija B	100 mm
Dimenzija y	50 mm
Dužina	3050 mm
Dužina	10 ft

Širina	4 in
Širina	100 mm
Visina	35 mm
Visina	1 in

Zaťaženie

Rastojanje među konzolama 1,0m	1,1 kN/m
Rastojanje među konzolama 1,5m	0,5 kN/m
Rastojanje među konzolama 2,0m	0,3 kN/m

Rastojanje među konzolama 2,5m	0,15 kN/m
Rastojanje među konzolama 3,0m	0,1 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	2,5373 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	2,5373 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

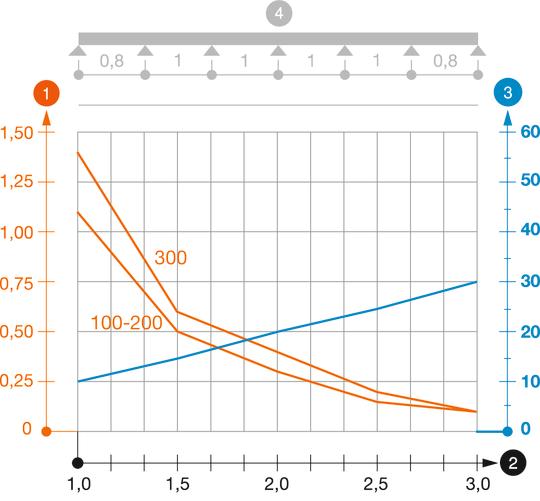

Dijagram opterećenja perforiranog nosača kablova tipa RKSM 35

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Debljina lima	Održavanje funkcionalnosti	Boja	Materijal	Površina	Br.art.	Količina	malo pakovanje
RKSM 310 FS	3050 mm	100 mm	35 mm	0,75 mm	ne	cink	Čelik	hladno pocinkovano	6047417	m	3 m
RKSM 320 FS	3050 mm	200 mm	35 mm	0,75 mm	ne	cink	Čelik	hladno pocinkovano	6047433	m	3 m
RKSM 330 FS	3050 mm	300 mm	35 mm	0,75 mm	ne	cink	Čelik	hladno pocinkovano	6047460	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje

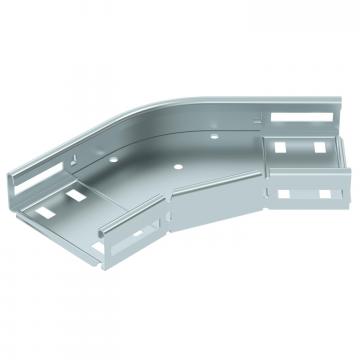

Krivina 45° 35 FS	RB 45 310 FS	6036000	Komad	1 Komad

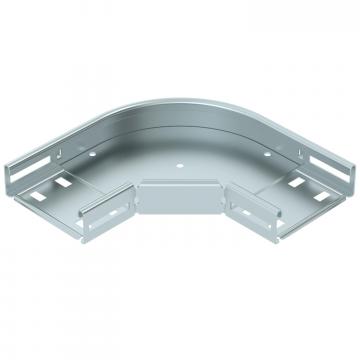

Krivina 90° 35 FS	RB 90 310 FS	6036500	Komad	1 Komad

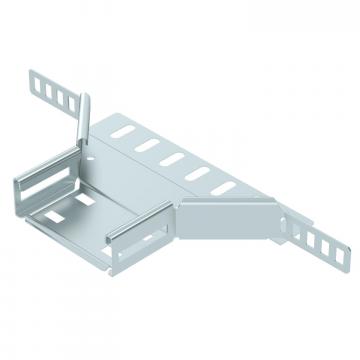

Ugradna račva 35 FS	RAA 310 FS	6042101	Komad	1 Komad
T-komad 35 FS	RT 310 FS	6038000	Komad	1 Komad
Poklopac sa obrtnom bravom FS	DRL 100 FS	6052096	m	3 m
Pregrada 30 FS	TSG 30 FS	6062050	m	3 m
