Nosač kablova RKS-Magic® 35 FS
Br.art. 6047433 | EAN 4012195390855
- Opis proizvoda
-
Opis proizvodaPerforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina perforiranog nosača kablova iznosi 3.000 mm.
Perforirani nosač kablova raspolaže neprekidnim bočnim perforacijama 7 x 20 mm za instalaciju dodatnih spojnih i montažnih komponenti.
Perforacije za direktno kačenje navojnom šipkom su prečnika 11 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.
-
- Tehnički podaci
-
Tehnički podaci
Bočne perforacije da Boja cink CO2 otisak (GWP) od kolevke do kapije 3,8239 kg CO2e / 1 Metar Debljina lima 0,75 mm Debljina lima 0,03 in Dimenzija 35x200x3050 Dimenzija B 200 mm Dimenzija x 100 mm Dimenzija y 150 mm Dužina 3050 mm Dužina 10 ft Izvedba-za velike raspone ne Korisna dužina 3000 mm Korisni presek 68 cm² Korisni presek 6800 mm² Magnetna zaštita bez poklopca 20 dB Magnetna zaštita sa poklopcem 50 dB Materijal Čelik Montažna perforacija u podu da NATO otvor ne Nerđajući čelik, nagrižen ne Održavanje funkcionalnosti ne Podna perforacija 1 Površina hladno pocinkovano Rastojanje među konzolama 1,0m 1,1 kN/m Rastojanje među konzolama 1,5m 0,5 kN/m Rastojanje među konzolama 2,0m 0,3 kN/m Rastojanje među konzolama 2,5m 0,15 kN/m Rastojanje među konzolama 3,0m 0,1 kN/m Sa poklopcem ne Širina 6 in Širina 200 mm Tip testa opterećenja prema IEC 61537 Tip II Varijanta spojnice integrisana spojnica Visina 1 in Visina 35 mm Vrsta spojnice sistema nosača kablova Uklopno pričvršćivanje Tehnički podaci
Dijagram opterećenja perforiranog nosača kablova tipa RKSM 35
-
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
-
Rastojanje između oslonaca u m
-
Defleksija nosača kablova u mm uz dozvoljenih kN/m
-
Šema opterećenja prilikom testiranja
-
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
-
Kriva defleksije stranice u zavisnosti od potpornog raspona
-
- Svi tipovi
-
Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje

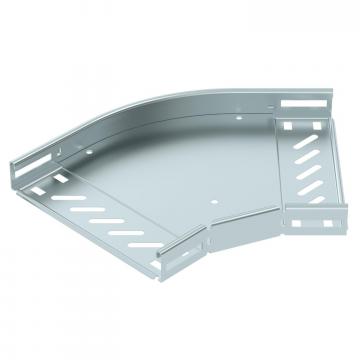

Krivina 45° 35 FS
RB 45 320 FS 6036002 1 Komad

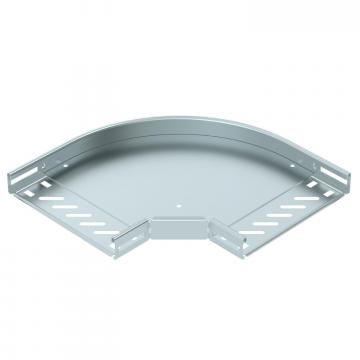

Krivina 90° 35 FS
RB 90 320 FS 6036502 1 Komad

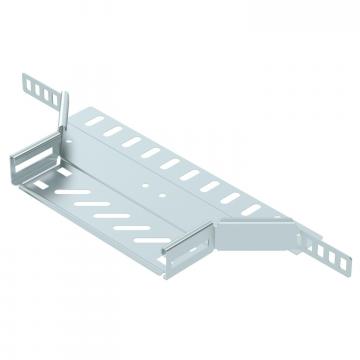

Ugradna račva 35 FS
RAA 320 FS 6042103 1 Komad
Poklopac sa obrtnom bravom FS
DRL 200 FS 6052207 3 m
Pregrada 30 FS
TSG 30 FS 6062050 3 m - Preuzimanja
-
Informativni list RKSM 320 FS / 6047433 , 0.46MB , pdfEU izjava o usaglašenosti RKSM 320 FS / 6047433 , 0.13MB , pdfUK Izjava o usaglašenosti RKSM 320 FS / 6047433 , 0.09MB , pdfREACH Izjava o usaglašenosti RKSM 320 FS / 6047433 , 0.12MB , pdfRoHS Izjava o usaglašenosti RKSM 320 FS / 6047433 , 0.13MB , pdfDeklaracija o ekološkim proizvodima (EPD) RKSM 320 FS / 6047433 , 1.48MB , pdfOdobrenje oznake VDE symbol approval, RKS-Magic® cable tray , 0.80MB , pdfOdobrenje oznake UL certificate RKSM , 0.27MB , pdfUputstvo za montažu Latchable Magic cable tray systems , 12.22MB , pdfUputstvo za montažu General information on the mounting , 2.65MB , pdf
