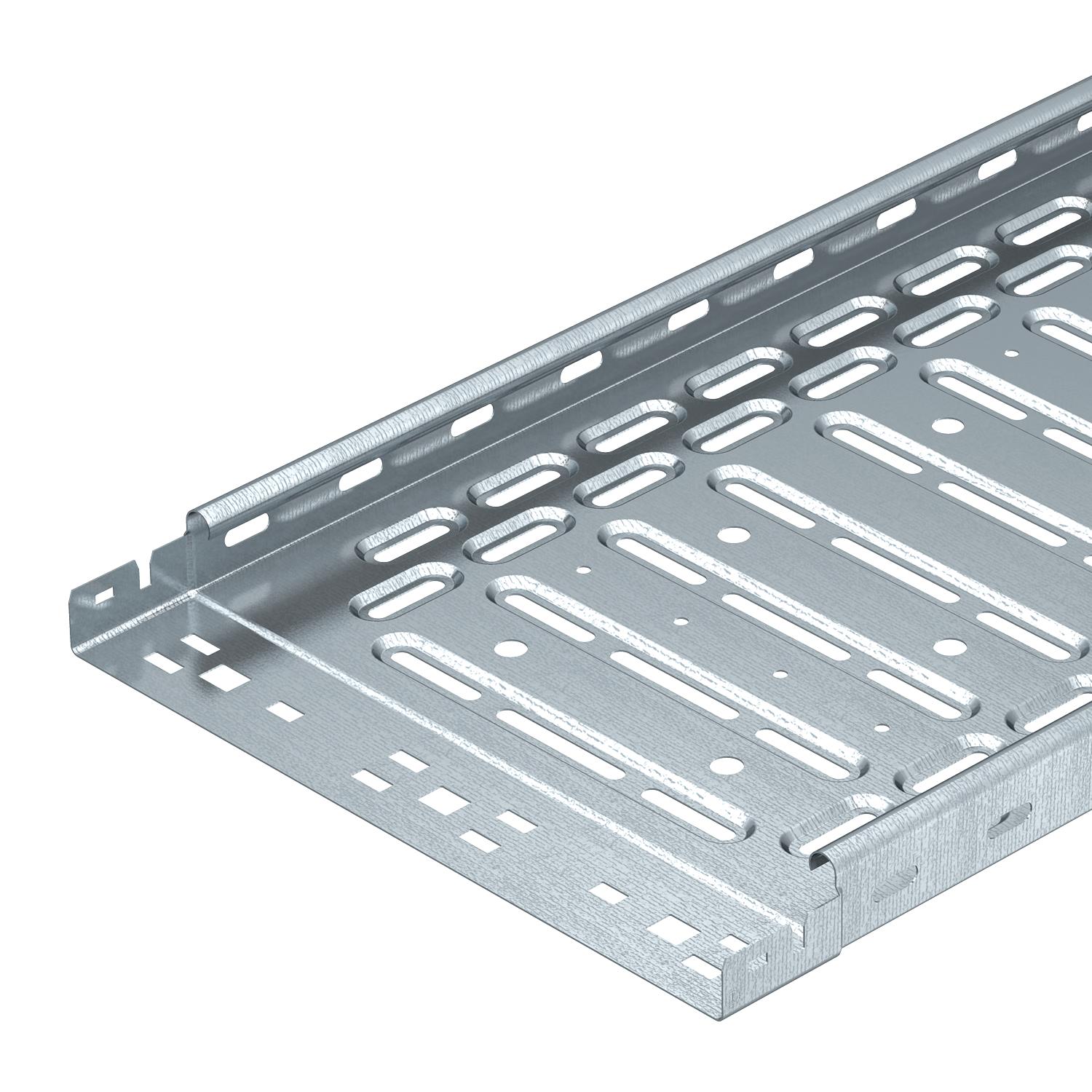

Nosač kablova RKS-Magic® 35 FS
Br.art. 6047460 | EAN 4012195390862
- Opis proizvoda
-
Opis proizvodaPerforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina perforiranog nosača kablova iznosi 3.000 mm.
Perforirani nosač kablova raspolaže neprekidnim bočnim perforacijama 7 x 20 mm za instalaciju dodatnih spojnih i montažnih komponenti.
Perforacije za direktno kačenje navojnom šipkom su prečnika 11 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.
-
- Tehnički podaci
-
Tehnički podaci
Bočne perforacije da Boja cink Debljina lima 0,03 in Debljina lima 0,75 mm Dimenzija 35x300x3050 Izvedba-za velike raspone ne Korisna dužina 3000 mm Korisni presek 103 cm² Korisni presek 10300 mm² Magnetna zaštita bez poklopca 20 dB Magnetna zaštita sa poklopcem 50 dB Materijal Čelik Montažna perforacija u podu da NATO otvor ne Nerđajući čelik, nagrižen ne Održavanje funkcionalnosti ne Podna perforacija 1 Površina hladno pocinkovano Sa poklopcem ne Serija proizvoda RKSM Series Tip testa opterećenja prema IEC 61537 Tip II Usaglašeno sa ROHS da Varijanta spojnice integrisana spojnica Vrsta spojnice sistema nosača kablova Uklopno pričvršćivanje Dimenzije
Dimenzija B 300 mm Dimenzija t 100 mm Dimenzija x 200 mm Dimenzija y 250 mm Dužina 3050 mm Dužina 10 ft Širina 300 mm Širina 8 in Visina 35 mm Visina 1 in Zaťaženie
Rastojanje među konzolama 1,0m 1,4 kN/m Rastojanje među konzolama 1,5m 0,6 kN/m Rastojanje među konzolama 2,0m 0,4 kN/m Rastojanje među konzolama 2,5m 0,2 kN/m Rastojanje među konzolama 3,0m 0,1 kN/m CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolevke do kapije 5,1103 kg CO2e / 1 Metar CO₂ Footprint (GWP) 5,1103 kg CO₂e Declared Unit Metres Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Tehnički podaci
Dijagram opterećenja perforiranog nosača kablova tipa RKSM 35
-
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
-
Rastojanje između oslonaca u m
-
Defleksija nosača kablova u mm uz dozvoljenih kN/m
-
Šema opterećenja prilikom testiranja
-
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
-
Kriva defleksije stranice u zavisnosti od potpornog raspona
-
- Svi tipovi
-
Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje

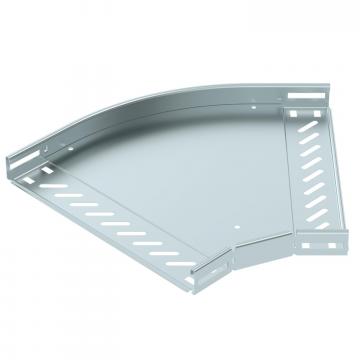

Krivina 45° 35 FS
RB 45 330 FS 6036004 1 Komad

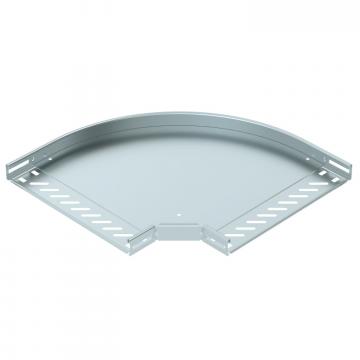

Krivina 90° 35 FS
RB 90 330 FS 6036504 1 Komad

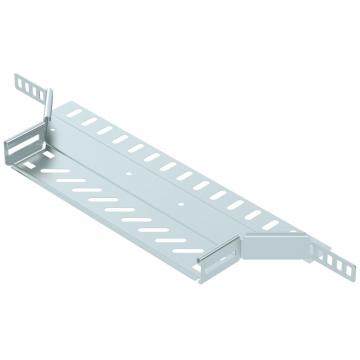

Ugradna račva 35 FS
RAA 330 FS 6042105 1 Komad
T-komad 35 FS
RT 330 FS 6038004 1 Komad
Poklopac sa obrtnom bravom FS
DRL 300 FS 6052304 3 m
Pregrada 30 FS
TSG 30 FS 6062050 3 m - Preuzimanja
-
